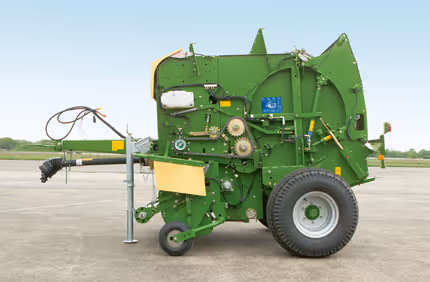

Allsidig rundballepresse med fast/variabelt ballekammer. Kraftig EasyFlow pick-up og kjetting-/listelevator. Håndterer høy, halm og surfôr. MultiCut presisjonskutt.
KRONE Fortima – variabel og allsidig. Rundballepressen overbeviser med sin enkle design og intuitive betjening. Takket være lamell- og kjedetransportøren kan alle typer avlinger presses uten problemer. Enten det er høy, halm eller ensilasje!

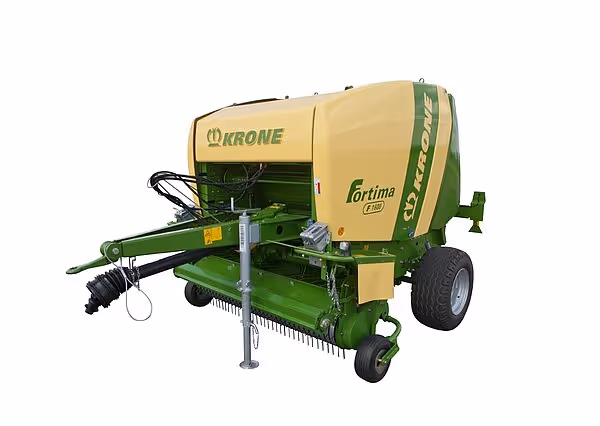

Dra nytte av forspranget du får med rundballepressene Fortima F 1250 og F 1600 med fast kammer, med og uten MultiCut-skjæreaggregat. Med en rekke unike funksjoner – pick-up-aggregat uten kam, kjede- og lamellelevator, enkel design, topp holdbarhet og lite vedlikehold – betyr disse pressene at du får rask avkastning på investeringen din.

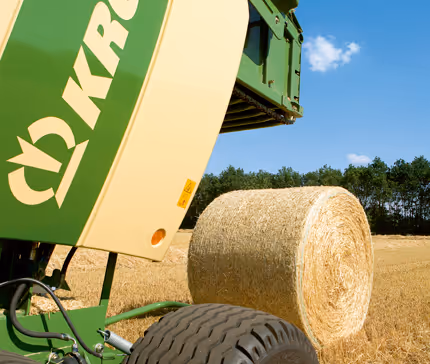

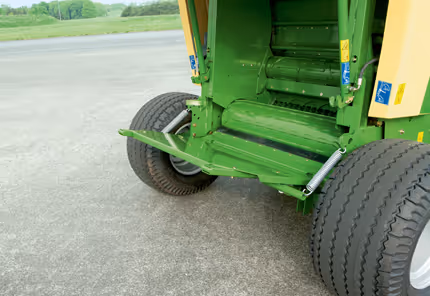

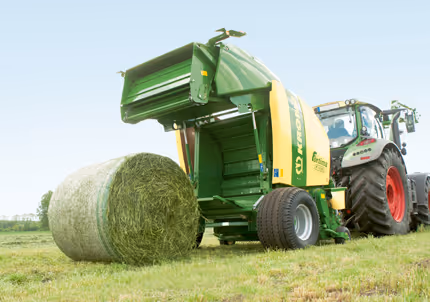

Utkasteren kaster ballen ut av bakdøren og fungerer også som et brett som samler opp ballen. Hva er fordelen? Du kan starte neste syklus mens bakdøren fortsatt lukkes.
Fortima fastkammerpressen skiller seg ut med sin enkle konstruksjon som krever få drivkjeder, et konsept som reduserer traktorinnsatsen og behovet for service og vedlikehold, samtidig som det gir ekstra driftssikkerhet.
Kjede- og lamellelevatoren har et strammesystem som sørger for at heisen holder riktig spenning, og som gjør at operatørene slipper å etterstramme heisen ofte.

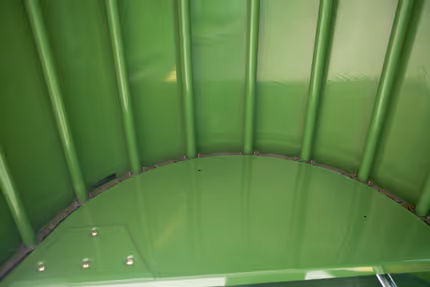

KRONE-konseptet med det helt lukkede ballekammeret og kjede- og lamellelevatoren har vist seg å fungere svært godt under de mest forskjellige innhøstingsforhold rundt om i verden.
Kjede- og lamellelevatoren legger lag på lag på den rullende ballen, slik at det dannes tette og velformede rundballer. Kjede- og lamellelevatoren scorer spesielt på sin overlegne fôringsevne. Valsingen starter tidligere, og dermed avsluttes også pressesyklusen tidligere. Elevatoren skaper også en fastere kjerne og pakker mer vekt og tetthet i hver balle, noe som gir høyere kvalitet på ensilasjen og bedre utnyttelse av lastebilkapasiteten.

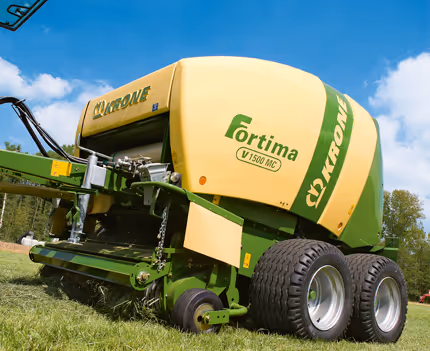

Den variable rundballepressen Fortima V 1500 MC oppfyller alle krav. En maskin produserer baller med en diameter på 1,00 m til 1,50 m (3’3″ – 4’11») for å dekke behovene ved bruk til gressensilasje, der mindre ballestørrelser foretrekkes, samt ved bruk til høy og halm, der større baller er vanlig.

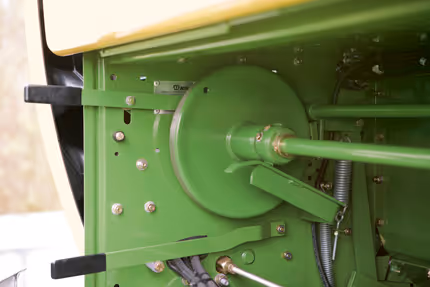

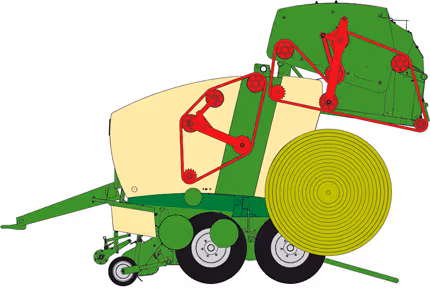

Hovedgirkassen (540 o/min) er plassert sentralt. Her deles den innkommende kraften og sendes videre til hver side, en konstruksjon som reduserer drivlinjelengden og optimaliserer kraftflyten til pick-up-aggregatet, innmatingsrotoren eller rotorkutteren og kjede- og lamelliften.

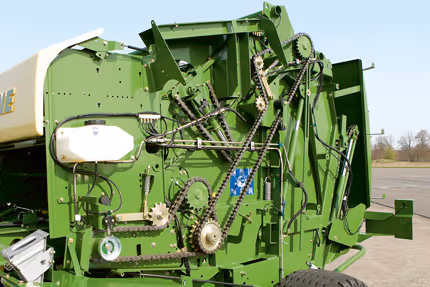

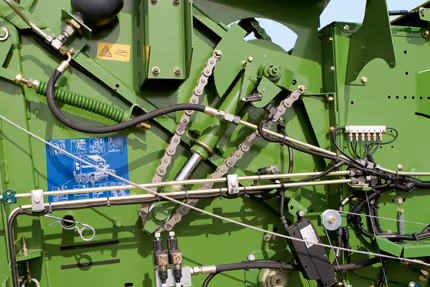

Drivkjeder er det få av, og det er langt mellom dem. Få kjeder betyr større effektivitet og bedre driftssikkerhet.

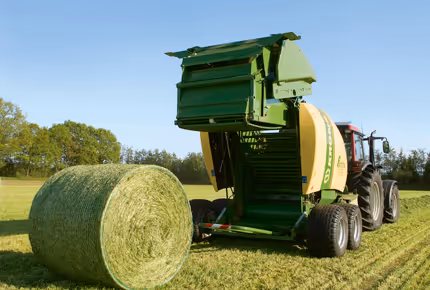

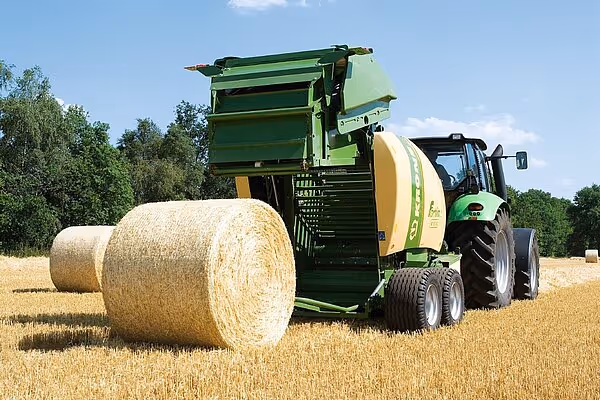

På modellen med variabelt kammer er den valgfrie utkasteren koblet til bakdøren og tipper når døren åpnes, slik at ballen ruller ned på bakken og klar av den lukkende døren. Det er ikke nødvendig å rygge traktoren på slutten av en pakkesyklus.
Fortima har en ekstra spiralvalse med opphøyde stenger som monteres i tillegg til startvalsen – en konstruksjon som sikrer rask ballestart og optimaliserer presseprosessen.

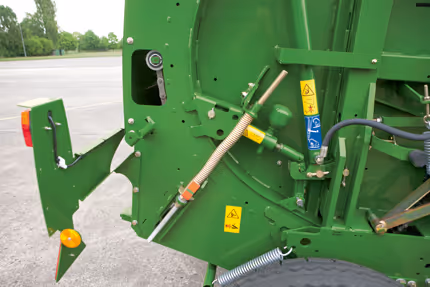

På modellen med variabelt kammer utøver to hydrauliske stempler, en på hver side av bakdøren, det fulle pressetrykket på baksiden av ballekammeret.
Det variable ballekammeret har to hydrauliske stempler som endrer balletettheten trinnløst etter at trykket er stilt inn på en spoleventil som leveres med en trykkmåler.
Vi i KRONE forstår bøndenes behov. KRONE-pressene er ekstremt robuste, oversiktlige og perfekt spesifiserte, og gir høy balletetthet. Sist, men ikke minst, tilbyr de overlegen driftssikkerhet.

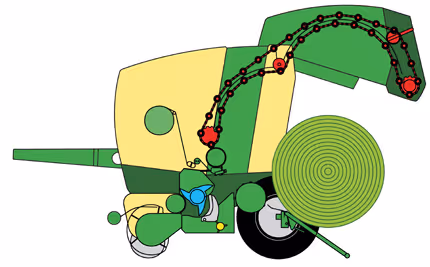

Etter hvert som mer materiale kommer inn i ballekammeret, presser de to kjedeelevatorene lag for lag for å danne tette og velformede rundballer. Lamellene griper inn i avlingen slik at ballen roterer positivt i alle faser av pressingen. Pressetrykket leveres av en hydraulisk stempel som aktiverer strammearmene foran og bak. Så snart ballen har nådd den forhåndsinnstilte diameteren, utløses garn- eller nettviklingssystemet. Til slutt åpnes bakluken, og ballen kastes ut.

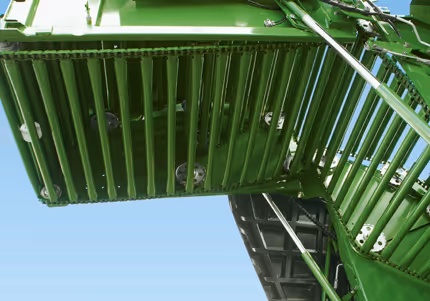

Fortima er utstyrt med to kjede- og lamellelevatorer, en foran og en bak, for å utvikle høyt pressetrykk og produsere perfekt formede baller.

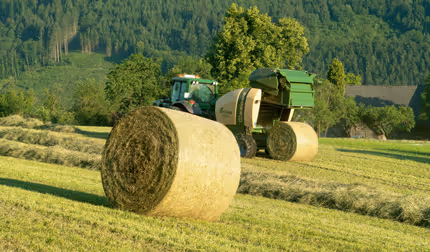

Når det gjelder halm og høy, foretrekkes ofte baller med stor diameter fordi de gir bedre effektivitet, sparer innpakningsmateriale og reduserer arbeidskostnadene.
Små diametre er typisk for ensilasjeproduksjon, fordi små baller er enklere å håndtere, bryte opp og fôre. Ballene med en diameter på 1,00 – 1,30 m (3’3″ – 4’3″) som produseres av Fortima V 1500, passer perfekt til de fleste wrappere.
Spesielle forhold krever spesialutstyr. For å oppfylle alle våre kunders krav er Fortima tilgjengelig med et bredt utvalg av kjøreverk. Velg mellom standard- og tandemoppsett, bremsede og ubremsede versjoner samt luft- og hydrauliske bremser (eksportversjon).
Fortima V 1500 kan leveres med luftbremsesystem som ekstrautstyr. Eksportmodeller kan leveres med hydrauliske bremser.

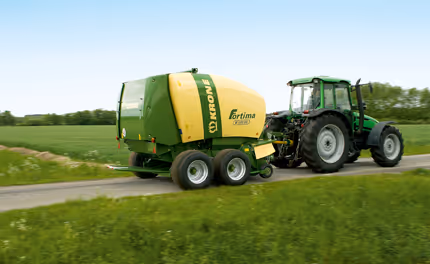

Tandemakselen (ekstrautstyr) gir myk, stille og sikker kjøring. Dekkutvalget spenner fra 11,5/80-15,3/10 PR til 19,0/45-17/10 PR.

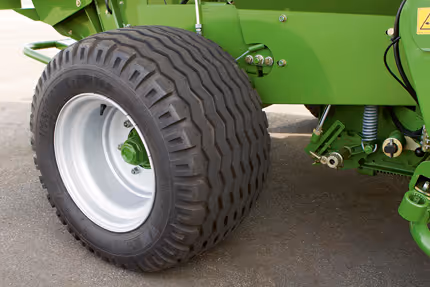

Standardakselen er tilgjengelig med dekk i størrelsene 11,5/80-15,3/10 PR til 500/50-17/10 PR. De store flytedekkene reduserer risikoen for bakkekomprimering og forebygger spordannelse.

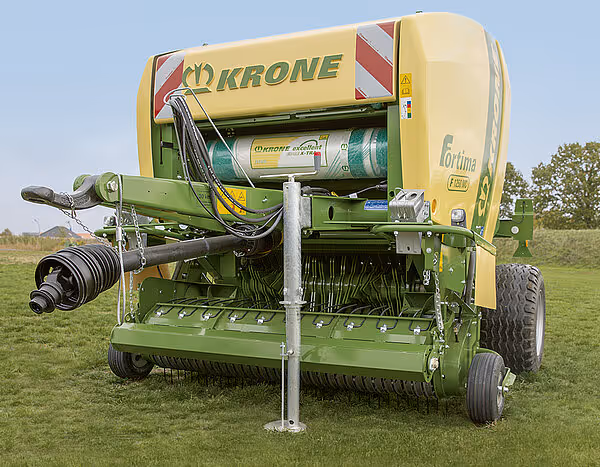

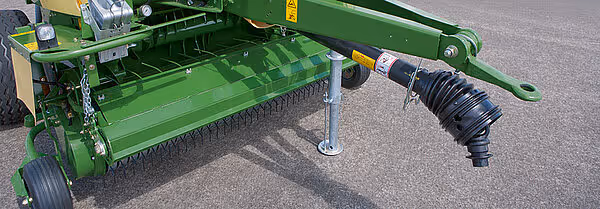

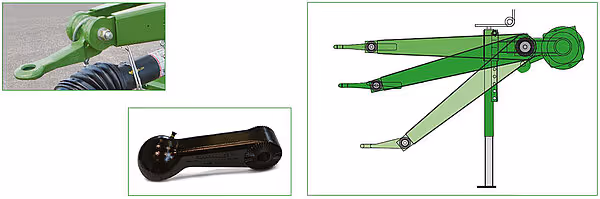

Stativet kan justeres til ulike høyder takket være en gjenget hodespindel. Teleskopenden kan trekkes inn for å øke bakkeklaringen i voluminøse strøddinger.
Boltfeste, svingbar åk, tilhengerfeste eller kulefeste: Du kan bestille Fortima-pressene med en 40 mm koblingsring for toppfeste, en 40/50 mm koblingsring for bunnfeste, 80 kulefeste eller høydejusterbar åk som passer til akkurat din traktors bakende.

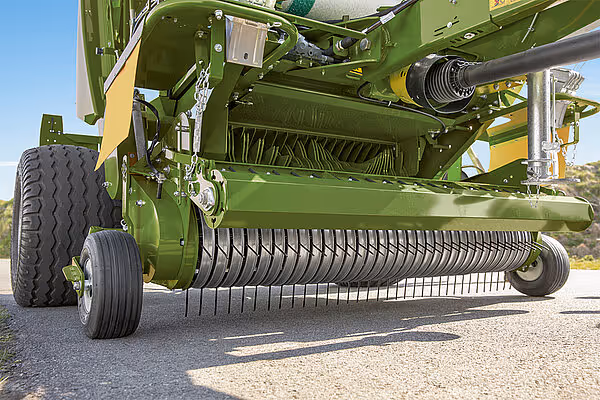

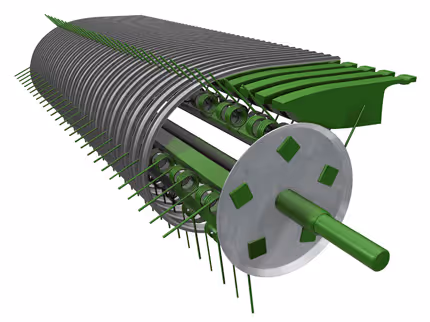

EasyFlow er et pick-up-aggregat uten kamspor. Fordelen med dette er åpenbar – en enkel montering med færre bevegelige deler enn kontrollerte pick-up-aggregater med kamspor, noe som resulterer i ekstremt stille drift, mindre slitasje og i siste instans lavere service- og vedlikeholdskostnader. EasyFlow – et kraftfullt system som ikke etterlater seg noen stilk.

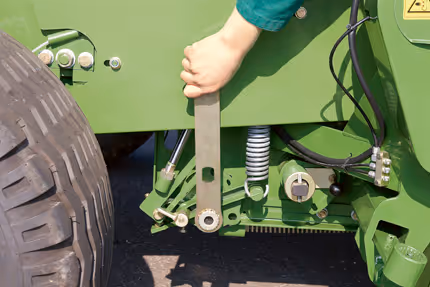

Pick-up-aggregatet festes enkelt i ønsket høyde. Innstillingen på bildet er typisk for forhold med dype hjulspor og ekstremt grove halmstrødd.

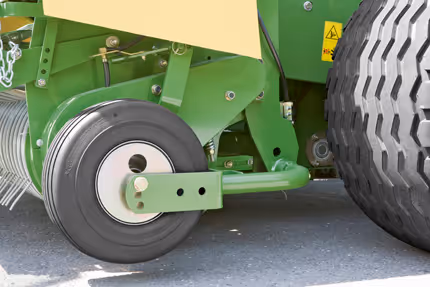

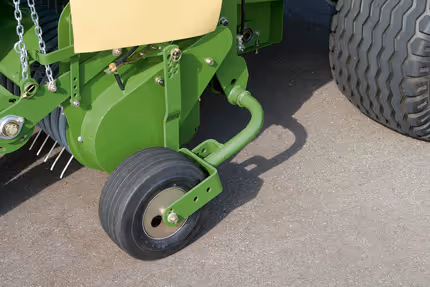

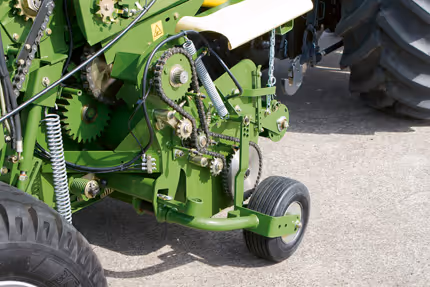

EasyFlow-høydekontrollsystemet består av pin/hull-innstillingssystemer på målehjulene for rask høydejustering. Pick-up-aggregatet går spesielt smidig på luftdekk.
Automatisk strammede pick-up-aggregater er beskyttet mot overbelastning ved hjelp av en skjærboltkobling.
Fortima-modellene uten skjæresystem har en kraftig innmatingsrotor som standardutstyr.

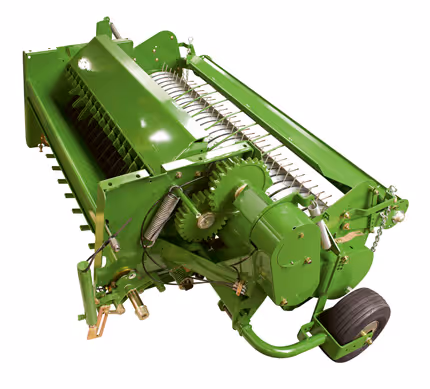

EasyFlow pick-up-aggregatet er en kompakt enhet som består av enten en innmatingsrotor eller en kutterotor. Avstanden mellom rotor og ballekammer ble økt, og rotoren ble plassert rett bak selve pick-up-aggregatet for å øke inntakskapasiteten og sikre en jevn flyt selv i korte stengler.

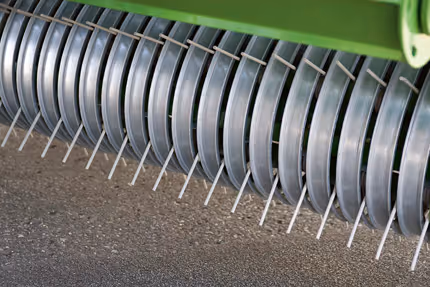

EasyFlow har fem rader med tinder med 55 mm (2″) mellomrom, slik at den fanger opp selv korte stengler. Avlederplatene er galvaniserte for optimal holdbarhet.
Massive innmatingsskruer mater materialet fra sidene til midten av maskinen, noe som sikrer en jevn flyt fra det brede pick-up-aggregatet og inn i det smale ballekammeret.
Enheten eliminerer risikoen for å skyve opp avlingen i ujevne skår. Resultatet er at maskinen fungerer med maksimalt pick-up-aggregat og maksimal kapasitet, samtidig som avlingen flyter jevnt og konsekvent gjennom maskinen.

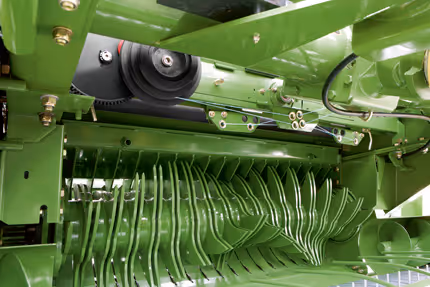

Høydepunktet på dette pick-up-aggregatet er den spesielle utformingen av de galvaniserte avskraperne som sikrer en kontinuerlig og jevn avlingsflyt når tindene trekkes inn. og eliminerer behovet for et kamspor.
KRONE EasyFlow pick-up-aggregatet har en arbeidsbredde på 2,05 m (6’9″) (i henhold til DIN 11220), og tar opp hver stamme, også i hjørner og svinger.

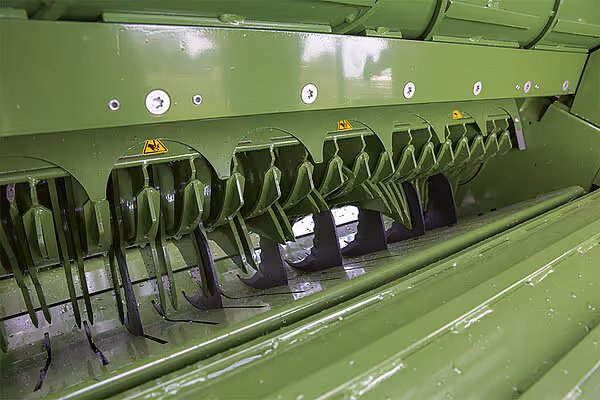

Opptil 17 kniver i KRONE MultiCut rotorklippesystem gir korte snitt som gir rask avkastning på investeringen takket være høyere balletetthet, forbedret ensilasjekvalitet samt enklere og raskere oppbryting av ballene på fôringsgulvet. Korte halmkoteletter absorberer væsker lettere og spres lettere.

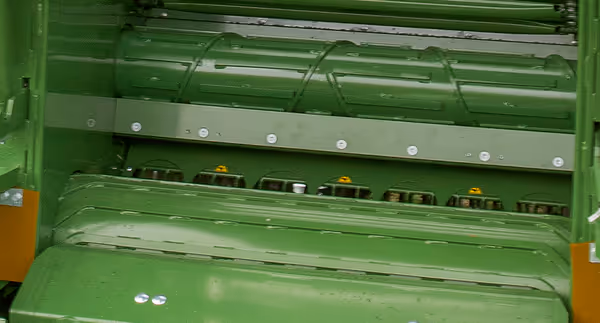

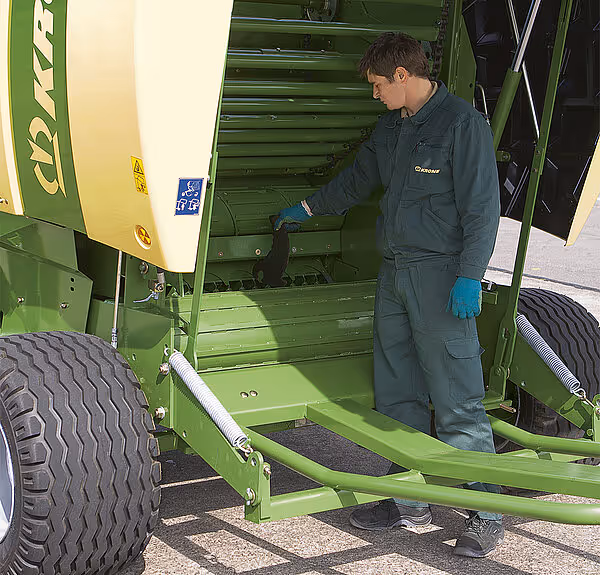

Lås opp knivene og fjern dem ovenfra for sliping eller utskifting. Ingen verktøy kreves.

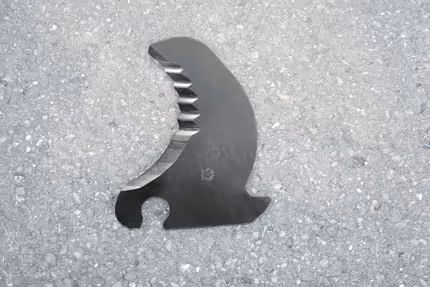

Fortima-bladene skjærer over hele lengden. Ettersom stenglene trekkes over knivene, krever systemet mindre kraft. De bølgede kantene beholder skarpheten i lang tid.

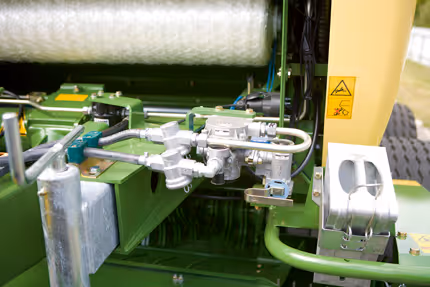

Det automatiske «Non-Stop»-tilbakestillingssystemet og det hydrauliske 0-knivvalgssystemet er standardutstyr. Det hydrauliske 0-bladsvalget brukes til å fjerne potensielle blokkeringer fra matekanalen.
Rotorene for klipping og mating kan reverseres manuelt eller hydraulisk som tilvalg.
For å ta knivene ut av banken, løsner du dem ved å rotere akselen, som roterer 90°. Deretter kan du raskt og enkelt fjerne dem ovenfra.

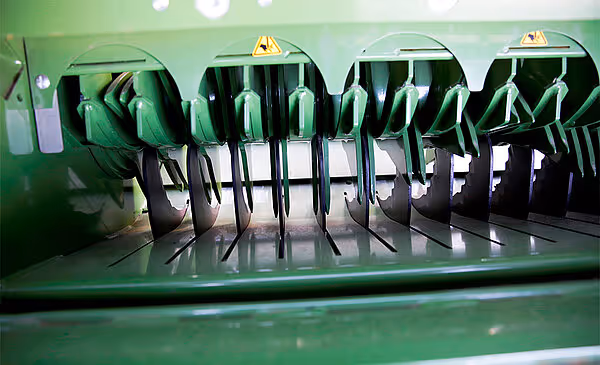

Maksimalt 17 kniver er plassert med 64 mm (2,5″) mellom hver for å produsere baller som er lette å bryte opp og spre. Knivene er plassert på én rad, noe som gir en utmerket klippekvalitet.
Alle rotorene drives av massive tannhjul, som absorberer selv de høyeste belastningene og gir en positiv og pålitelig drift – selv i ujevne strøk.

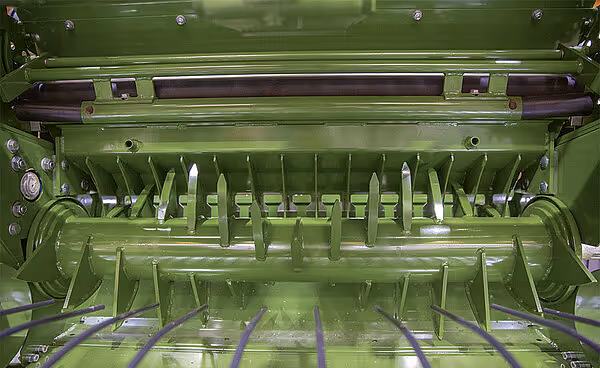

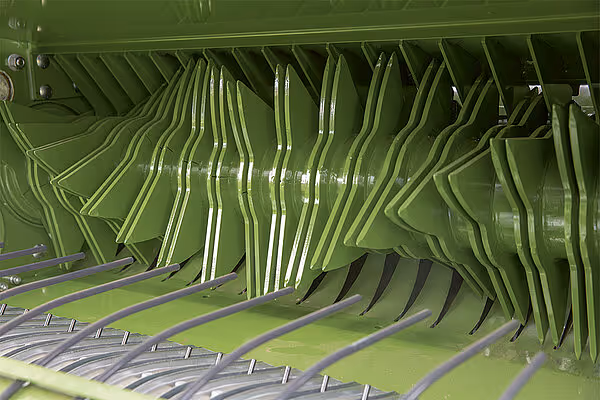

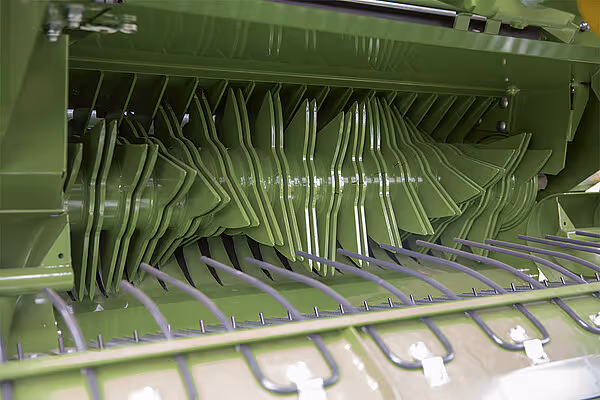

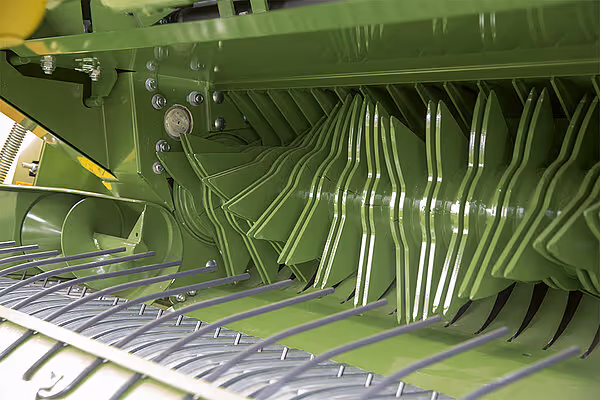

Med en diameter på 415 mm (16″) har rotoren en spesielt høy innmatingskapasitet. De doble tinderne er arrangert i chevron-stil og trekker avlingene konsekvent gjennom knivene. Dermed reduseres risikoen for toppbelastninger når stilkene kuttes «etter hverandre».
De doble tindene trekker avlingen konsekvent gjennom knivene. Avstanden mellom knivene og de doble tindene er svært liten, slik at avlingen ikke kan unnslippe og kuttet blir rent og presist.
Med KRONEs knivgruppestyringssystem kan operatøren velge kun et bestemt antall kniver (17-15-7-0 kniver). Operatøren betjener en velgeraksel som svinger det ønskede antallet kniver inn i matekanalen. Ved å endre avstanden mellom knivene kan han/hun variere snittlengden med opptil 64 mm (2,5″).

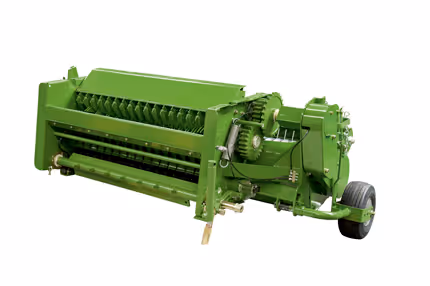

Den komplette rotorenheten for klipping og mating inneholder 17 kniver og har sentral knivgruppestyring som gjør det mulig for operatøren å velge grupper på 17-15-7-0 kniver via en velgeraksel. En hydraulisk knivinntrekkingsfunksjon sørger for at blokkeringer fjernes på en enkel måte, og tannhjulsgirkassen gir kraftig drivkraft.

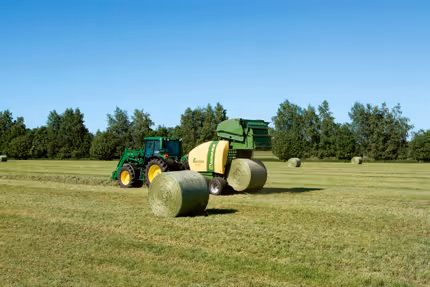

Rundballepresser høster halm, høy og vissent ensilasje over hele verden under en lang rekke forhold som krever full driftssikkerhet. Kjede- og lamellelevatorene oppfyller disse kravene og fungerer pålitelig under alle disse forholdene.
KRONEs kjede- og lamellelevator er skånsom mot avlingen. Ved å gripe inn i materialet sikrer den effektiv ballevalsing og høyeste tetthet.

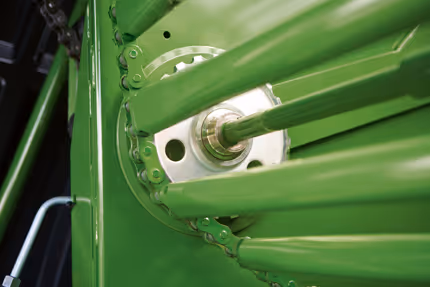

Den kraftige kjede- og lamelliftelevatoren kjører på massive styre- og drivruller. Bruken av flere kjedeledd fordeler lasten jevnere, og bruken av massive ruller øker vinkelen som kjedene skifter retning i, noe som reduserer slitasjen på heisen, øker kapasiteten og gir jevn drift. De enkelte kjedeleddene er enkle å skifte ut etter behov.
Fortima-pressene med fastkammer er tilgjengelige med enten Medium- eller Comfort-elektronikk. Avhengig av hvilket system som velges, kan maskinen utstyres med et dobbelt eller firedobbelt garnbindingssystem. Comfort-elektronikken inngår som standard i det variable ballekammeret. Derfor kan disse typene kun utstyres med det tidsbesparende firedoble garnbindesystemet.

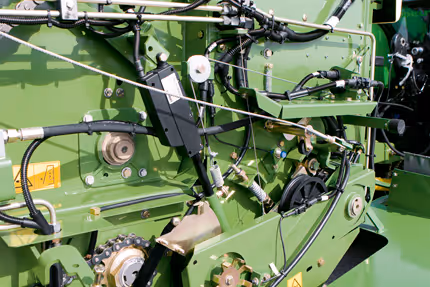

Knytingen utløses av en elektrisk motor. Motoren spenner drivremmen som driver gummihjulet, som i sin tur trekker garnet inn i kammeret.

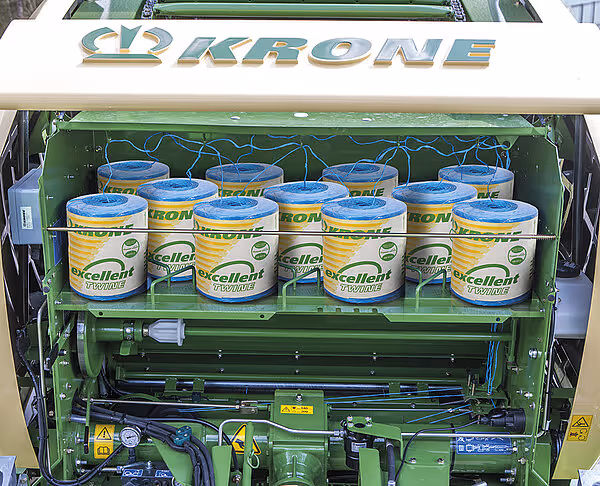

Det store oppbevaringsrommet rommer opptil 11 garnnøster. Bøyler holder rullene på plass slik at de rulles ut uten problemer.

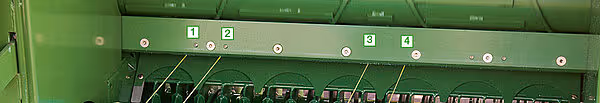

Fire tråder (1-4) binder ballen flere ganger, noe som gjør det mulig å legge ekstra omslag langs kantene, avhengig av innstillingene. Fire tråder garanterer velformede baller som ikke mister formen når de håndteres flere ganger.
En konisk trinse styrer antall garnlag som legges på per syklus. To styreblokker brukes til å fordele de fire trådene jevnt over hele kammerets bredde. Når ballen begynner å rulle, begynner gummivalsen og trykkvalsen å mate garnet inn i kammeret der det blir pick-up-aggregert av den rullende ballen.
Fortimas nettviklingssystem er enkelt i design og tilbyr overlegen funksjonalitet. Nettviklingssystemet er raskere enn garninnpakning og øker produksjonshastigheten. Nettviklingssystemet aksepterer ruller med en total nettlengde på opptil 3 600 m (11 811 fot).
Denne bremsen sørger for at nettet eller garnet festes stramt, slik at ballen holder formen når den håndteres.
På slutten av pressesyklusen utløser den elektriske motoren nettviklingssystemet – enten automatisk eller manuelt.

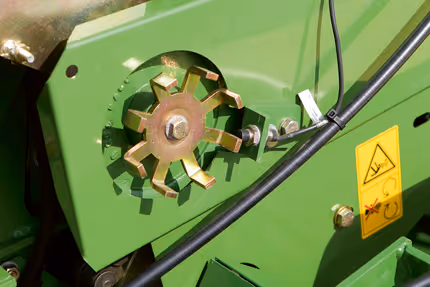

En sensor på et tannhjul måler antall omviklinger og overfører informasjonen til førerhusets datamaskin. Når det programmerte antallet omviklinger er fullført, klippes nettet automatisk.

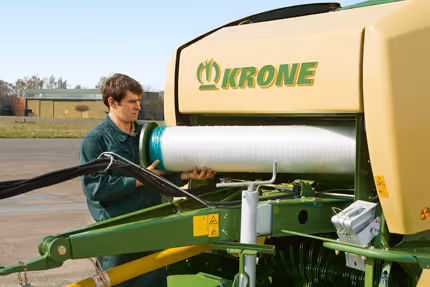

Det er praktisk og trygt å skifte ut nettrullen, fordi operatøren kan stå oppreist under påfyllingen. For å skifte ut en tom notrull svinger du ganske enkelt ut dispenserarmen og skyver den nye rullen over på den. Deretter mates nettet inn i nettviklingssystemet.

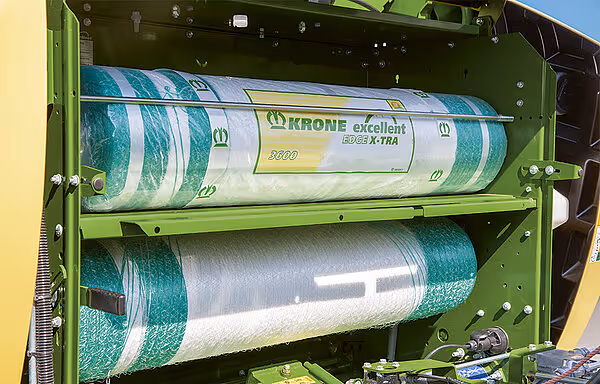

Det store oppbevaringsrommet rommer tre nettruller og beskytter dem mot regn. Rullene kan gi opptil 3 600 m netting, og de festes med en holder.

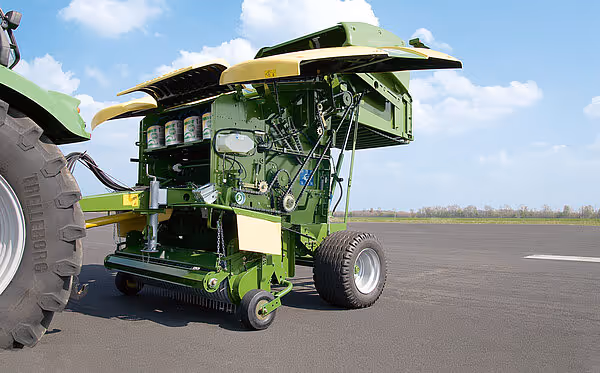

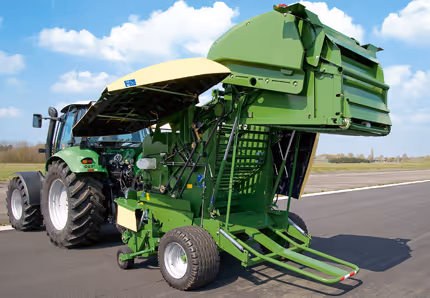

Fortima er ikke bare konstruert for høyeste tetthet og ytelse, men den utmerker seg også med en oversiktlig planløsning og enkel tilgang til alle servicepunkter. En fettbank og automatisk kjedesmøring minimerer service og vedlikehold.
Alle «skjulte» smørepunkter er samlet i lett tilgjengelige smørebanker, noe som gjør service og vedlikehold mindre tidkrevende og mer praktisk.

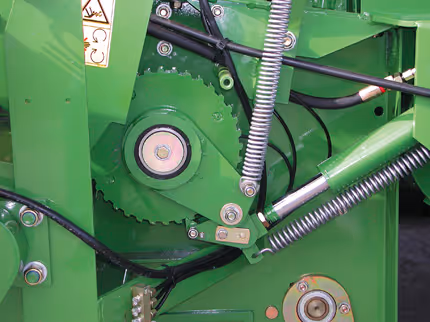

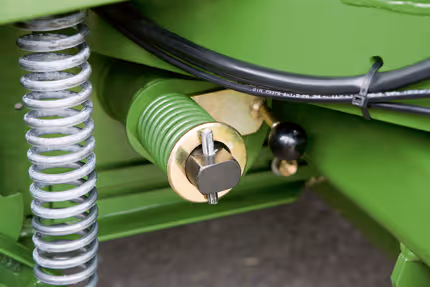

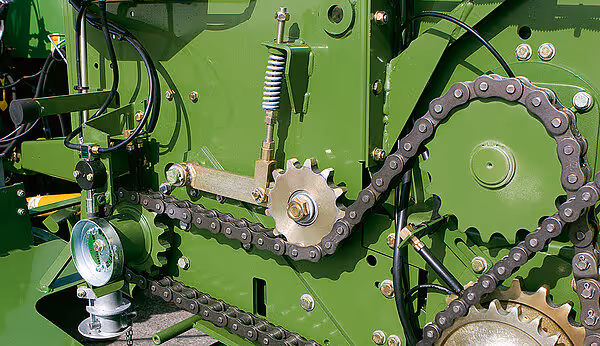

En fjærbelastet og automatisk kjedestrammer minimerer tiden som brukes på service og vedlikehold
og øker kjedets levetid.

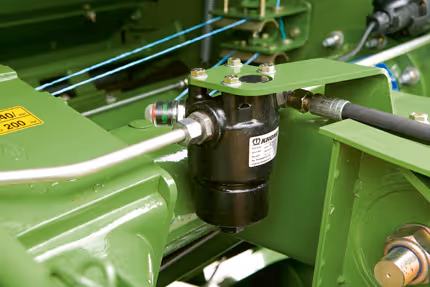

For å unngå driftsstans på grunn av forurenset olje har Fortima med variabelt kammer en oljesil med en visuell indikator for å sikre optimal funksjonalitet og trygghet.

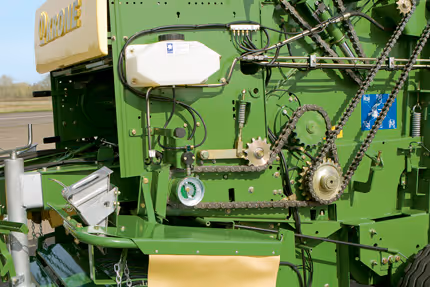

Det automatiske kjedesmøresystemet har et stort oljereservoar og en eksenterpumpe for minimalt vedlikehold og økt driftssikkerhet. En justerbar eksenterpumpe forsyner drivkjedene med olje.
KRONE tilbyr et utvalg av elektroniske styreenheter som bidrar til å redusere førerens tretthet. Alle kontrollboksene har en tydelig og oversiktlig skjerm som viser alle relevante maskindata og et brukervennlig grensesnitt.

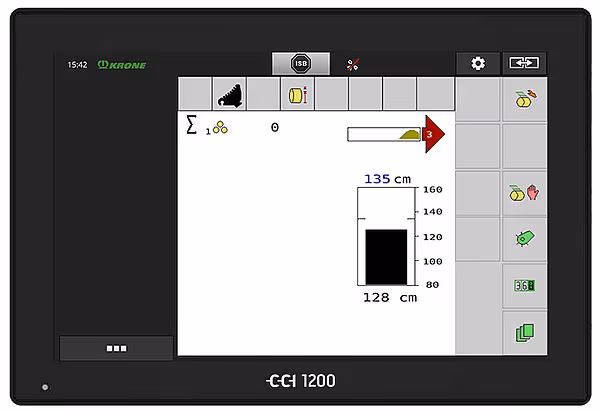

Du kan betjene Fortima enten fra en CCI 800- eller CCI 1200-terminal, som begge er ISOBUS-kompatible og har en 8- eller 12-tommers berøringsskjerm i farger som gir god oversikt over driften. Disse terminalene har to visninger ved siden av hverandre, der den ene viser kamerastrømmene og den andre maskinfunksjonene, slik at du ikke trenger en ekstra skjerm i førerhuset når du monterer et kamera.

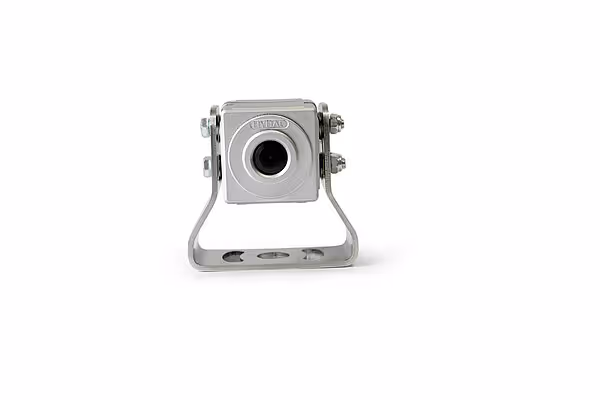

Digitalkameraet er utstyrt med den nyeste sensorteknologien. Den nyeste generasjonen bildeprosessor, som er kvalifisert for bilindustrien, oppnår svært høy bildeoppløsning. Dette oppnås selv under utfordrende omgivelsesforhold, som skumring eller motlys. Med sertifisering for motstand mot støv og høytrykksrensere og det robuste huset er disse kameraene spesielt utviklet for krevende bruksområder i landbruket.

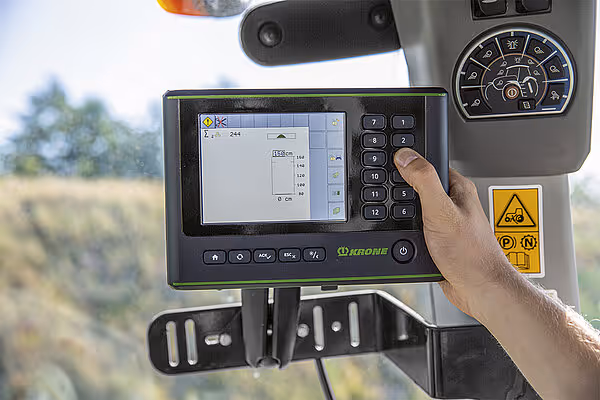

DS 500-operatørterminalen har en 5,7-tommers berøringsskjerm i farger, 12 funksjonstaster og en dreiebryter som gjør den svært brukervennlig. Enheten viser pressetrykk, ballediameter, start av binding/innpakning og antall baller, og gjør det mulig for operatøren å hente frem alle ventil- og sensorfunksjoner.
DS 100-kontrollenheten styrer alle Fortima-funksjoner fra førerhuset. Den intuitive plasseringen av tastene gjør det spesielt enkelt og praktisk å styre maskinens funksjoner.

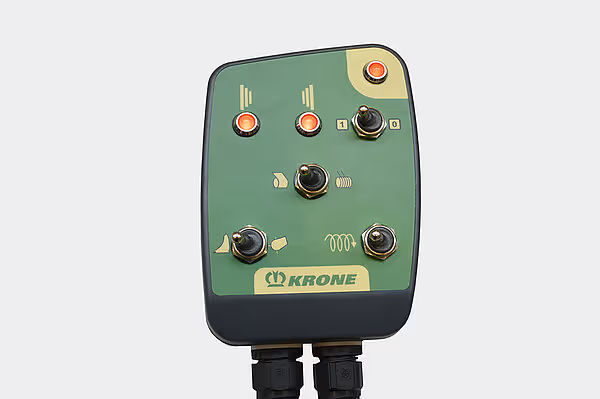

Fortima F har en standard kontrollboks som angir måltrykket, bytter fra nett- til garnviklingssystem og aktiverer bladgruppekontrollen og styrer pick-up-aggregatet.
Alle Fortima-pressene har Medium-elektronikken som standardspesifikasjon. I denne spesifikasjonen har de to pekere i fronten som indikerer det aktuelle trykket på hver side av ballekammeret. Comfort-elektronikken (tilleggsutstyr) behandler sensorsignalene og styrer kontrollboksene automatisk.
Se Fortima i aksjon – enkel å bruke, pålitelig i drift.
| Modell | Fortima V 1500 MC | Fortima F 1600 MC | Fortima F 1600 | Fortima F 1250 MC | Fortima F 1250 |
|---|---|---|---|---|---|
Balledimensjoner (m, Ø x b) | 1.00 - 1.50 x 1.20 | 1.55 x 1.20 | 1.55 x 1.20 | 1.25 x 1.20 | 1.25 x 1.20 |
Ballekammer | variable | constant | constant | constant | constant |
Maskindimensjoner (m, l x b x h) | 4.52 x 2.57 x 2.70 | 4.36 x 2.57 x 2.62 | 4.36 x 2.57 x 2.62 | 4.20 x 2.57 x 2.49 | 4.20 x 2.57 x 2.49 |
Pickup arbeidsbredde (m) | 2.05 | 2.05 | 2.05 | 2.05 | 2.05 |
Effektbehov kW/hk | 36 / 50 | 36 / 50 | 36 / 50 | 36 / 50 | 36 / 50 |
