Markedsledende rotorrivere fra enkeltrotor til unike tre-rotor TS 970. Kardanisk oppheng gir optimal markfølging og ren samling for maksimal produktivitet.
KRONE Swadro S- og TS-serien med rotasjonsriver tilbyr markedets største utvalg av sideavleggende samleriver. Vårt sortiment omfatter et uovertruffent antall modeller og varianter – fra enkelrotor-riverne for ikke-sammenhengende åkrer helt opp til Swadro TS 970, verdens mest unike tre-rotor-river for maksimal produktivitet og høstkapasitet.
Uansett om det er en ballepresse, en laste- og fôrtransportvogn eller en fôrhøster som følger etter riven, sikrer SWADROs innovative rotorteknologi at det dannes en optimal streng for hvert høstingsredskap.
Store og massive strenger for maksimal utnyttelse på fôrhøstere, vinklede og jevne strenger for høyeste skjærekvalitet på laste- og fôrtransportvogner eller perfekte balleformer ved pressing er ikke noe problem med KRONE Swadro.
KRONE Swadro løfter i stedet for å rive materialet – noe som maksimerer suksessen din i hvert eneste trinn av høstkampanjen og på en bærekraftig måte i generasjoner.
Som spesialprodusent av utstyr for høy- og fôrproduksjon satser KRONE på innovative og kraftige maskiner som gjør en forskjell når det gjelder fôrproduksjon av høy kvalitet. I mange år har KRONE Swadro-serien satt standarden for kvalitetsriver og rent fôr.
Som innovasjonsleder og spesialprodusent av fôrhøstingsutstyr gir KRONE deg maskinen som passer perfekt inn i din individuelle høstkjede, for kompromissløs effektivitet og fôrkvalitet. Bli med i #TEAM SWADRO – FOR DINE DYR FORTJENER DET.
Swadro TS 970: 9,70 m arbeidsbredde
Swadro 710/26 T: Arbeidsbredde: 6,20 m
(2 rotorer på 3,40 m hver)
Swadro TS 740 Twin: Arbeidsbredde: 7,40 m
(2 rotorer på 4,10 m hver)
Swadro TS 740: 7,40 m arbeidsbredde
Swadro TS 680 Twin: Arbeidsbredde: 6,80 m
(2 dobbeltrotorer på 3,80 m hver)
Swadro TS 680: 6,80 m arbeidsbredde
Arbeidsbredde: 6,20 m
(2 rotorer på 3,46 m hver)
Swadro TS 620: 6,20 m arbeidsbredde
4,60 m arbeidsbredde
4,60 m arbeidsbredde
4,20 m arbeidsbredde
3,80 m arbeidsbredde
De tekniske detaljene utgjør forskjellen:
KRONE DuraMax kurvebane
KRONE Løftetinde
Kardan-oppheng for rotor inkl. KRONE Jet Effet

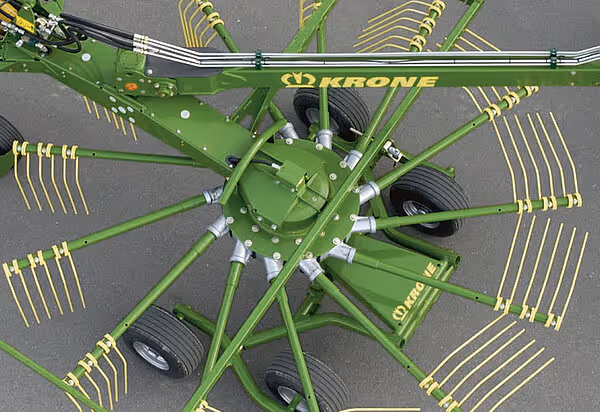

KRONE rotorgirkasser

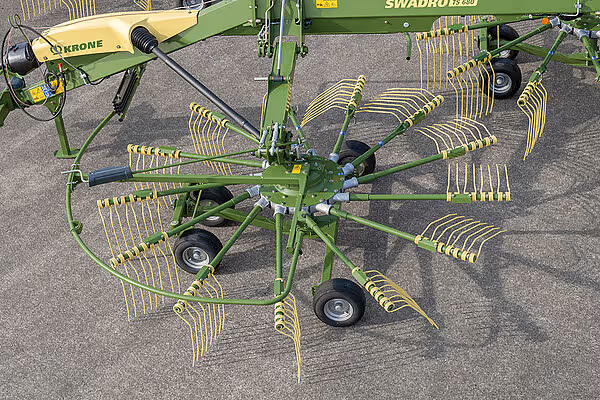

SWADRO-tindearmer

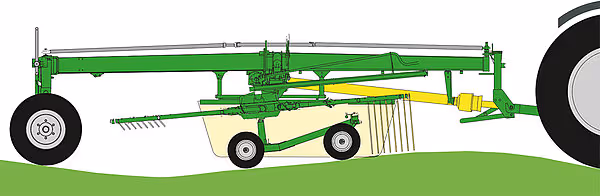

Rotorene er opphengt i en trekk- og kardanoppsett som sikrer presis styring av tindene og optimal tilpasning til terrenget – både i og på tvers av kjøreretningen. På denne måten plukker tindene opp hvert eneste strå, men ikke et eneste sandkorn. Uforurenset fôr, minimale tap og høy arbeidskapasitet – dette er Swadros definisjon av kvalitetsarbeid.
KRONE Jet Effet sørger for at tennene ikke graver seg ned i bakken når rotorene senkes og løftes. Den smarte konstruksjonen av rotoropphenget, som etterligner et flys landings- og startbevegelser, sikrer at det alltid er maksimal avstand mellom tennene og gressdekket når rotoren løftes og senkes – et intelligent system som bidrar til å beskytte gressdekket og forhindrer forurensning av avlingen.
Swadro-rotorene trekkes i kjøreretningen. Takket være det trukkede opphenget og den sentrale plasseringen holder rotoren seg vannrett både ved løfting og senking. Vekten fordeles jevnt på alle støttehjulene, noe som sikrer optimal tilpasning til terrenget og minimerer forurensning og tap.

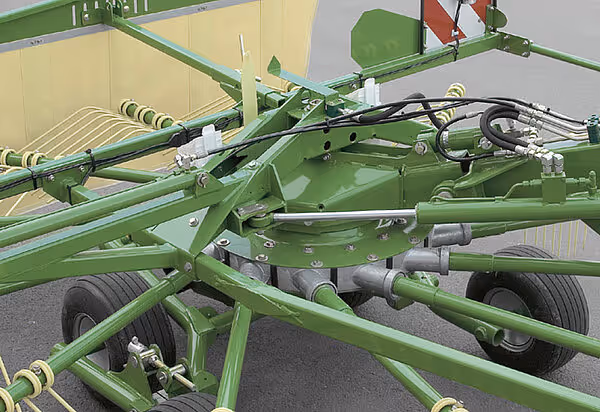

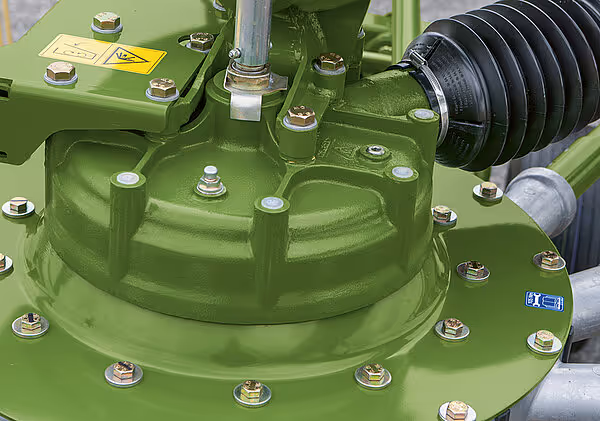

Swadro-rotorgirkassen er kraftig, men likevel sparsom med traktoreffekten. Takket være det store utvekslingsforholdet krever Swadro kun lave kraftuttakshastigheter, noe som gir minimalt slitasje. Sammenlignet med andre svingesystemer skiller Swadro-rotasjonsriver seg ut med lavt effektbehov og svært god drivstofføkonomi.
Uansett hvor krevende forholdene er, leverer Swadro-rotorgirkasene pålitelig ytelse og høy stabilitet uten behov for service eller vedlikehold. Du kan stole på disse egenskapene.
Været bestemmer tempoet i fôrhøstingen. Vedlikeholdsfrie rotorgirkasser med permanent smøring gjør KRONE Swadro til en svært pålitelig partner i høstsesongen. Swadro er alltid klar til bruk og sikrer pålitelig drift i trange høstvinduer. Det går ikke tid tapt på servicepauser, uansett om det regner eller høstes.

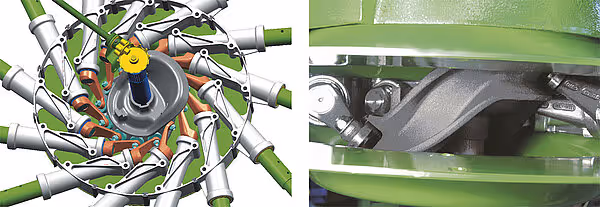

Det som kjennetegner vårt DuraMax-kurvebane, er den ekstremt små diameteren og den bratte sporutformingen. Det er denne unike utformingen og dens virkning som sikrer dannelsen av optimale strenger under alle forhold. Den lille diameteren på kurvebanen, kombinert med de store rullene, gir jevn drift med lite slitasje. Når tindearmene følger den bratte kurven, løftes tinnene raskt ut av arbeidsposisjon, noe som danner kompakte og optimale strenger under alle forhold.
KRONE-kurvebanen har en unik bainittstruktur som oppnås gjennom en spesiell herdeprosess. Dette gir kurvebanen en svært slitesterk overflate og samtidig en fleksibel kjerne – en kombinasjon som resulterer i lavt slitasje. Denne typen belegg reduserer også rullemotstanden, noe som fører til mindre friksjon, slitasje og effektbehov.
Swadro-tindearmene setter standarden når det gjelder holdbarhet og pålitelig drift. Den solide konstruksjonen med forhåndsbearbeidede utsparinger gjør at disse armene skiller seg ut i sektoren for rotasjonsriver, fordi de tåler de høyeste belastningene og gir trygghet under ekstremt krevende forhold.

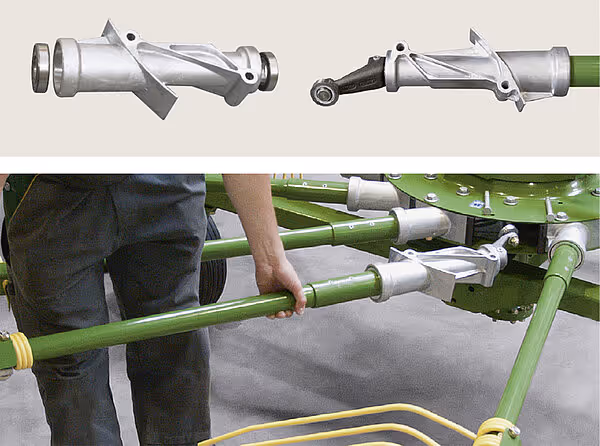

Noen KRONE Swadro-modeller har sammenleggbare tindearmer, enten som standardutstyr eller som ekstrautstyr, for å redusere transporthøyden.
Denne unike sammenleggingsmekanismen reduserer transporthøyden og -bredden på få minutter uten at føreren trenger å fjerne armene og bære dem til holderen på maskinen. Dette reduserer belastningen på føreren og sparer tid og penger ved skifte av åker.
Belleville-fjærer inne i armene kobler de to delene sammen på en pålitelig og rask måte, en løsning som eliminerer potensiell slitasje på en låsepinne eller et hull. Samtidig er koblingen spaltefri og svært holdbar, noe som gir pålitelig drift gjennom mange høstsesonger.
Hver tindearm styres av sin egen styreaksling, som er produsert med presisjonstoleranser for nøyaktig passform i styrearmen og presis tindekontroll når armen følger kurvebanen. Det er denne konstruksjonen som gir rene og tapfrie rakinger. Hver tindearm er montert på to kulelager inne i navplaten. De to kulelagrene er plassert med stor avstand mellom seg for stabil og jevn styring av drivakselen, samt redusert slitasje og høyere arbeidskapasitet. Hoveddelen av tindearmen er det tykkveggede og vedlikeholdsfrie røret som er permanent og slitasjefritt koblet til styreakslingen for pålitelig tindekontroll uten slark. Dette er hemmeligheten bak optimal tindekontroll og høykvalitets raker.

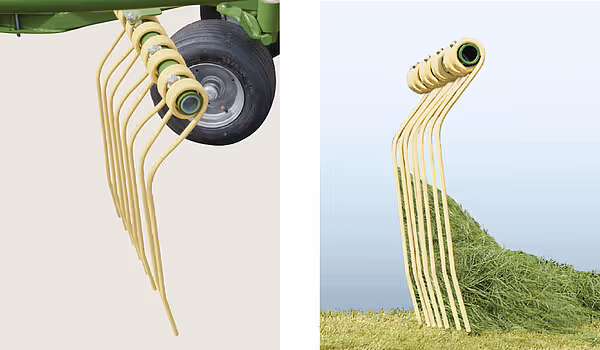

Alle nåværende KRONE Swadro-modeller har KRONE Løftetindene som standardutstyr. Disse tindene, som er bøyd i to posisjoner, gir betydelige fordeler som er bekreftet i KRONE-feltforsøk og en DLG-fokusundersøkelse.

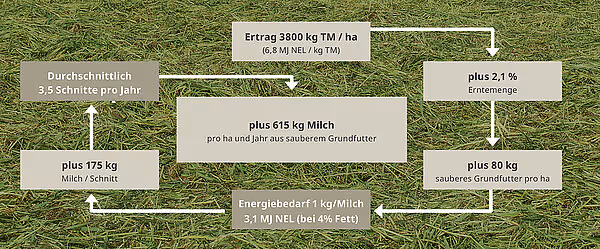

DLG bekrefter: Mindre forurensning og færre tap under rakingen
I mer enn 10 år har KRONE løftetinde overbevist våre kunder over hele verden når det gjelder fôrkvalitet og raker. Den vertikale tinden, som er bøyd i to ledd, løfter materialet godt opp fra bakken. Dette er hemmeligheten bak produksjon av rent fôr under vanskelige forhold.
Løfteeffekten gjør at gresset beveger seg oppover langs tinden. Selv ekstremt vått og tungt materiale vil ikke bøye tindene, som er opptil 10,5 mm tykke og viklet rundt armer med stor diameter for størst mulig stabilitet og ryddigste raker.
Hjulene under KRONE Swadro-rotorene mister aldri kontakten med bakken, ikke engang i det mest ujevne terrenget. Størst mulig kontaktflate og svingradius, kombinert med passende dekk, sikrer at ingen kniver blir liggende igjen i gresset og at gresset ikke blir skadet. Rent og intakt gress er grunnlaget for fôr av topp kvalitet, også ved neste slått.
En optimal rotorvinkel på tvers av kjøreretningen gir minimale tap og jevne strenger. Alle Swadro-rotorer har vinkling som standard. Sidevinklingen styrer tennene i forhold til bakken og justeres på bakhjulene til hver rotor. Rotoren bør faktisk vinkles litt mot strengene for å balansere belastningen materialet utøver på tennene. KRONE anbefaler en vinkling på 1–2 cm mot strengene.
Styrehjulene på bogiene går svært tett inntil tindene for effektiv styring og tilpasning til terrenget. Siden hjulene dekker et stort overflateareal, fanger tindene opp hvert eneste knivstrå uten å berøre gressdekket.
I tillegg har hver modell individuelle innstillingsmuligheter som gjør det mulig å tilpasse bogiene til de spesifikke forholdene. De fremre hjulene er svingbare.
Flotasjonsdekk er tilgjengelige som ekstrautstyr for mykt og myrlendt terreng, og to ekstra hjul er tilgjengelige for hver rotor for arbeid på svært ujevne beiter.

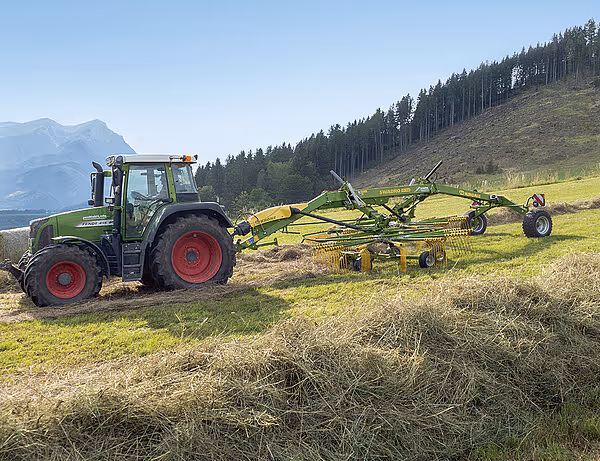

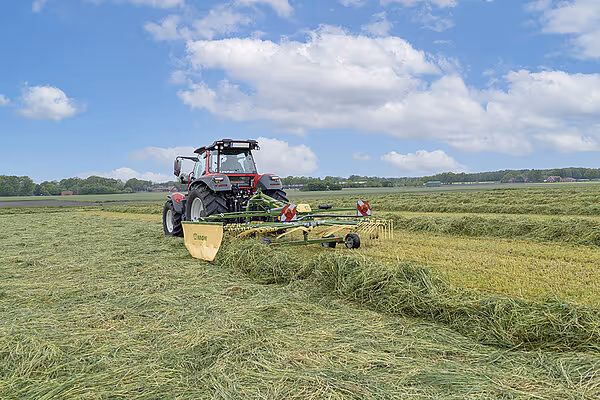

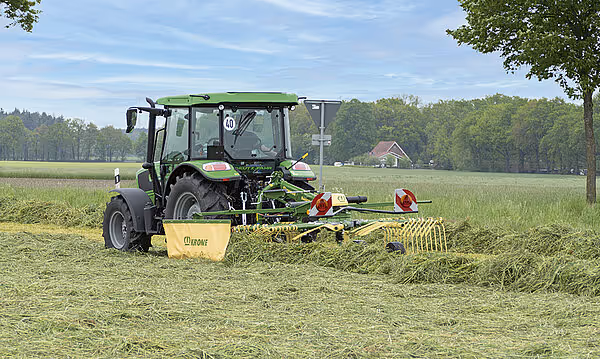

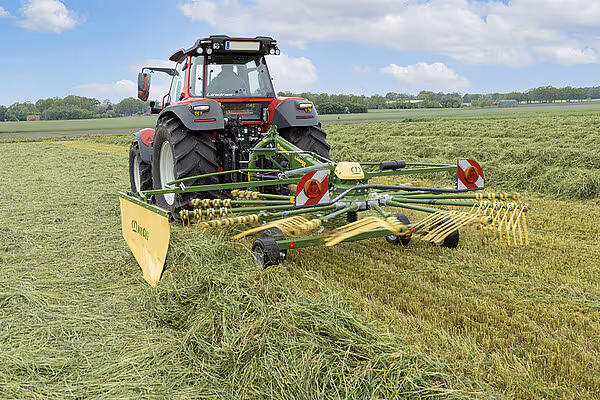

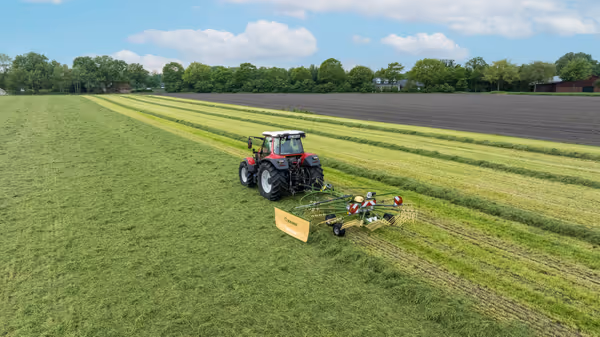

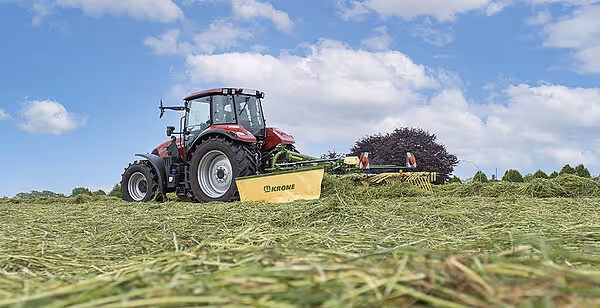

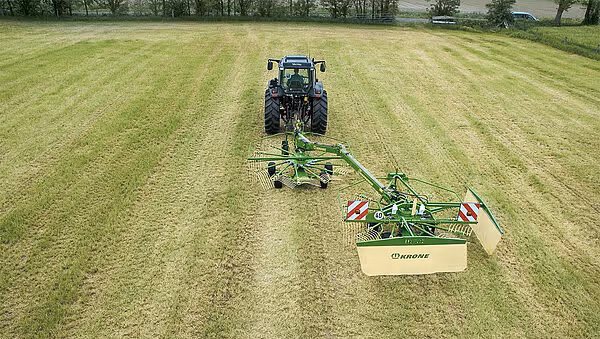

Swadro S-enrotorskraperne med arbeidsbredder på 3,80 m, 4,20 m og 4,60 m utmerker seg ikke bare ved sin lange levetid og pålitelighet, men også når det gjelder førerkomfort og enkel innstilling. Deres bemerkelsesverdige pålitelighet og holdbarhet skyldes de slitesterke drivkomponentene, som er hentet fra KRONE-skraperne med høy ytelse. I tillegg gir den kompakte Swadro S-konstruksjonen best mulig oversikt over rotorene og strengene, mens de presise og praktiske innstillingsmulighetene sørger for enkel bruk og optimale resultater.

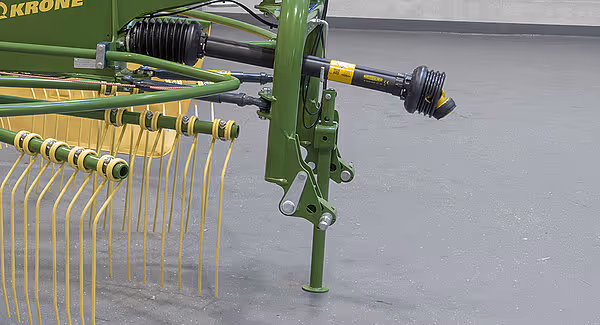

Øk avstanden mellom traktoren og trepunktsopphenget ved å justere koblingsboltene; dette er en enkel oppgave som bare innebærer å svinge dem til den lange koblingsposisjonen. Med denne koblingsløsningen utgjør traktoren og riven en smidig kombinasjon – selv om traktoren er en maskin med høye hestekrefter eller har høye hjul.
Alle tre Swadro S-riverne kobles til korte trekkstenger, noe som bringer dem nærmere traktoren og overfører opptil 10 % mer vekt til forakselen enn vanlige enrotor-river gjør. Dermed er disse riverne også egnet for bruk bak små og kompakte traktorer.
Alle Swadro S-enrotorslåmaskiner har hele fire koblingsalternativer for topplenken – tre runde hull som passer til ulike traktortyper, samt ett spor som sikrer optimal bakkefølging for modeller med foranliggende støttehjul.
Swadro S-enrotorskraperne, som er utstyrt med det patenterte KRONE-traktoropphenget, monteres i bakre trepunkt. Den robuste stålrørsrammen har oppbevaringsplass for PTO-akselen og strømkabelen. Dette gjør tilkoblingen enkel, da alle operasjoner utføres på venstre side av maskinen. Den fleksible koblingen til hovedbjelken, samt balansearmen og dampesteggene, justerer automatisk Swadro S-enkelrotorhøvelen sentralt bak traktoren.
Swadro-riverne med én rotor gir enestående resultater. Dempestagene, balanseringsarmen og rotorenes trekkkonfigurasjon samvirker for å sikre optimal svingevne. Hjulene er utstyrt med store flotasjonsdekk og går tett inntil tennene for nøyaktig terrengtilpasning. Dette er oppskriften på å rive opp hvert eneste gresstrå uten å skade gressdekket.

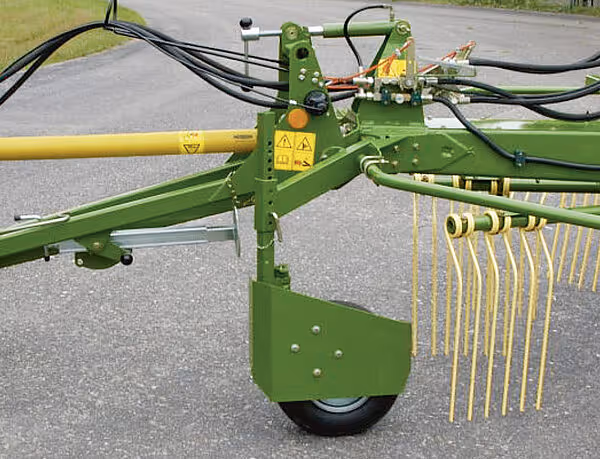

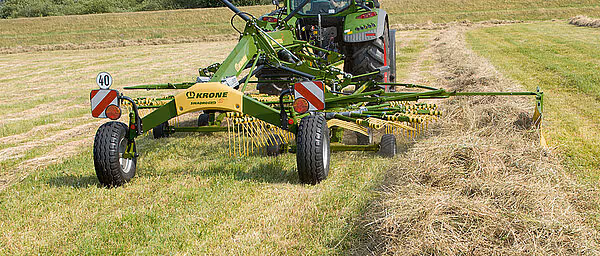

Swadro S-rotorene er som standard utstyrt med fire hjul. Siden hjulene går svært nær tindene, kan de følge alle terrengformer uten å rive opp sand eller jord eller skade gressdekket. Dette er den perfekte løsningen for fôr av høy kvalitet. Et ekstra, valgfritt støttehjul kan forbedre terrengtilpasningen ytterligere.

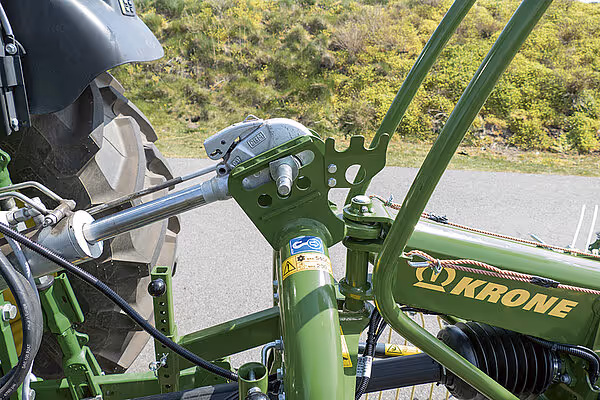

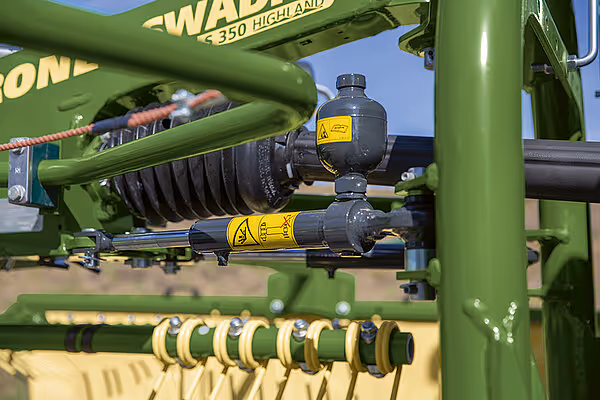

Du kan også velge hydraulisk demping til Swadro S, noe som kommer til sin rett i svært kupert og krevende terreng og sikrer stabilitet på skrånende åkrer, samtidig som du opprettholder et høyt arbeidsnivå.

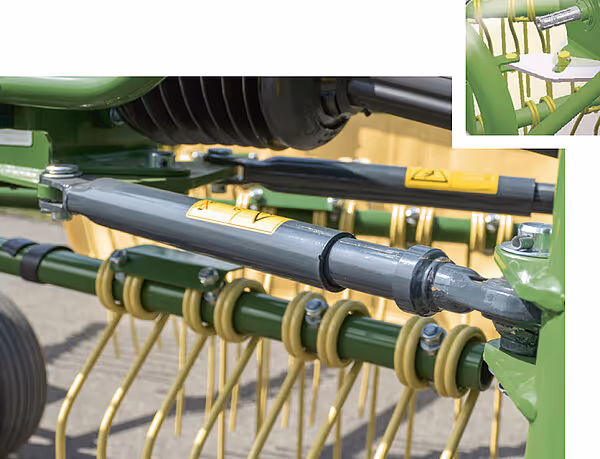

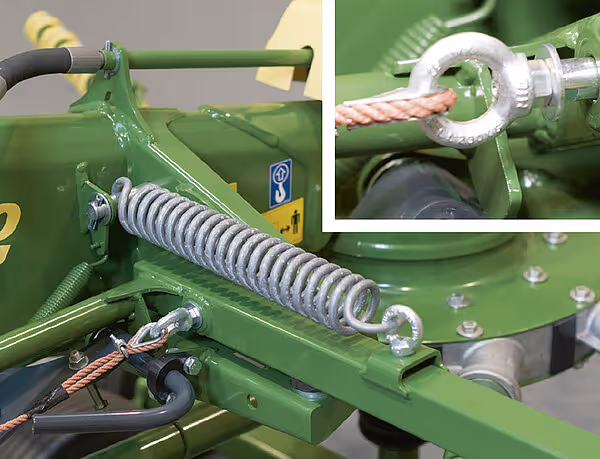

Mekaniske dempestenger er standardutstyr på Swadro S-enrotorskraperne. Dette er fjærbelastede dempere som sørger for at skraperen følger traktoren pålitelig når den svinger, og som automatisk justerer maskinen slik at den ligger midt bak traktoren.
Swadro S-modellene er konstruert etter samme design som høykapasitetsriverne med transportunderstell og svingbare trepunktsoppheng, og har dermed samme Jet Effet som sine større søsken. Derfor produserer Swadro S-riverne med én rotor like rent fôr som våre høykapasitetsriver, og i likhet med disse holder de gressdekket intakt.
Den svingbare trepunktsopphenget følger nøyaktig etter traktoren når denne svinger. Takket være den intelligente balansearmen klarer du også trange vendeteiger på uregelmessig formede åkrer uten problemer. Demperstøttene forhindrer at høyet henger etter og sikrer rette og jevne strenger. I tillegg sentrerer maskinen seg nøyaktig og automatisk bak traktoren når den løftes opp. Dette gjør også et separat transportlåsesystem overflødig.

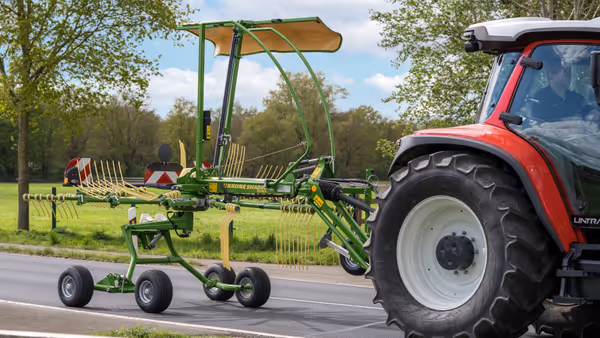

Swadro S-riverne med én rotor utmerker seg ved sin brukervennlighet. Arbeidshøyde og skårbredde justeres for eksempel på venstre side av riven, eller til og med fra førerhuset som et tilvalg. Tindearmene er sammenleggbare og trenger ikke demonteres og settes i transportposisjon, slik at overgangen fra åker til vei går raskt og enkelt.

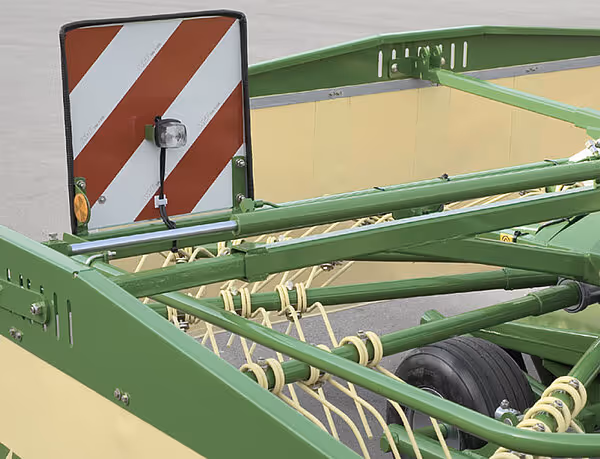

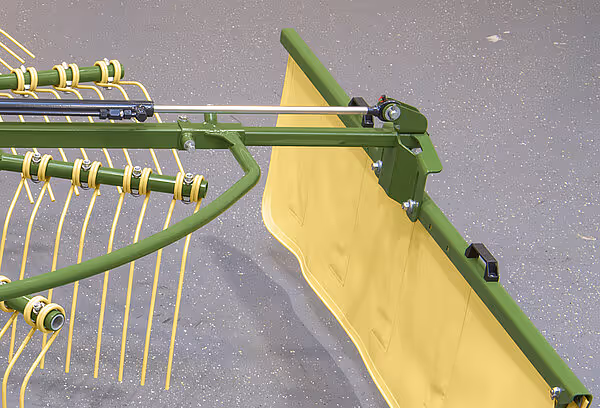

Svinggardinen kan betjenes hydraulisk via en dobbeltvirkende spool, som først senker gardinen ned i arbeidsposisjon og deretter strekker den ut til ønsket skårbredde. Denne prosessen gjentas i omvendt rekkefølge når gardinen heves ut av arbeidsposisjon. Sylinderen er utstyrt med endedemping ved slaglengden, noe som gjør bevegelsen myk og skånsom.
På maskiner i innstegssegmentet foldes gardinen manuelt ut til ønsket skårbredde, noe som støttes av en fjær. I tillegg utløser utfoldingen en torsjonssikringsmekanisme på rotoren, som beskytter denne mot brukerfeil.

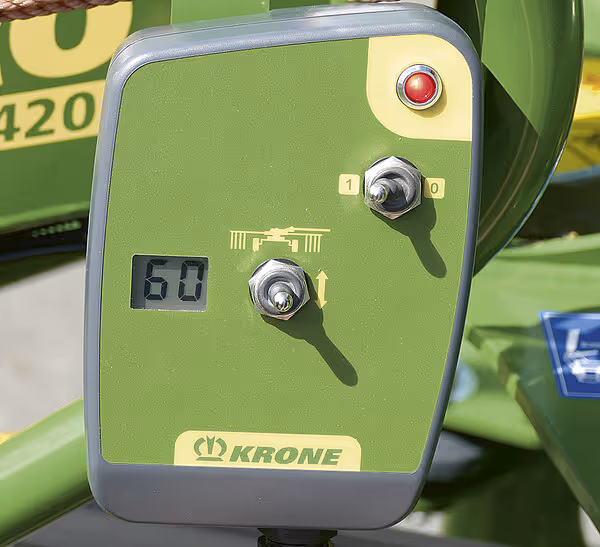

Det finnes også en elektrisk høydejustering som gjør det mulig å endre rotorhøyden fra førerhuset. Den gjeldende innstillingen vises på skjermen i førerhuset og kan raskt justeres uten at man trenger å stige av – en funksjon som sparer verdifull tid.

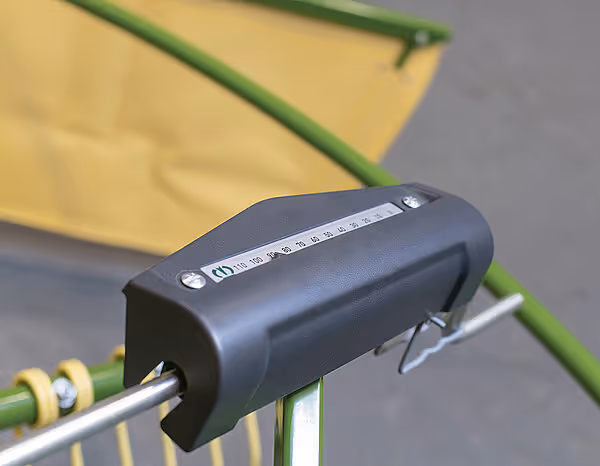

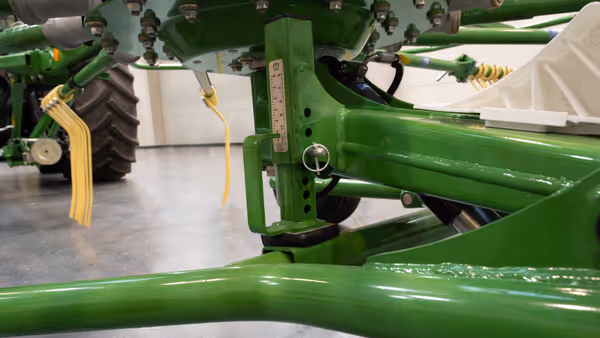

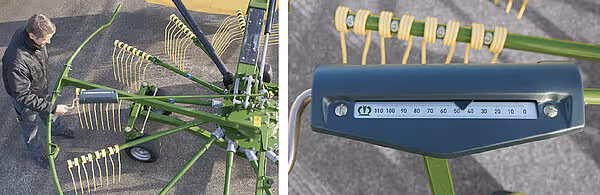

Arbeidshøyden stilles enkelt inn ved hjelp av en manuell sveiv som justerer høyden ned til millimeteren for nøyaktig tilpasning til terrenget. Den aktuelle høyden vises på skalaen, noe som gjør unødvendige målinger overflødige og sikrer at riven er nøyaktig innstilt til kuttehøyden på gressklipperen.

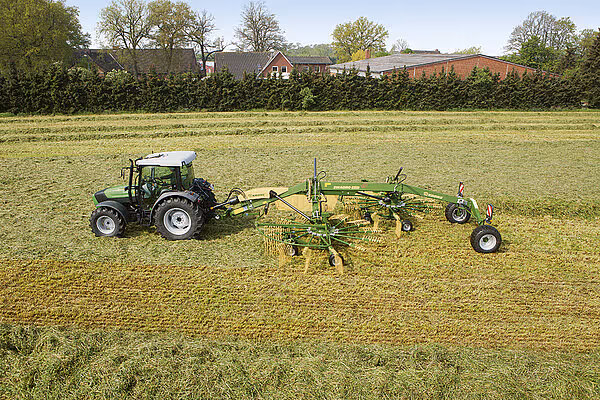

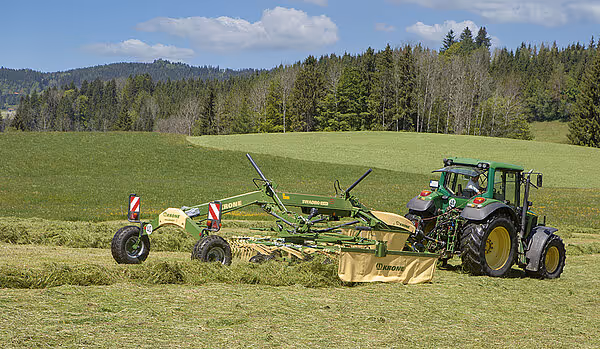

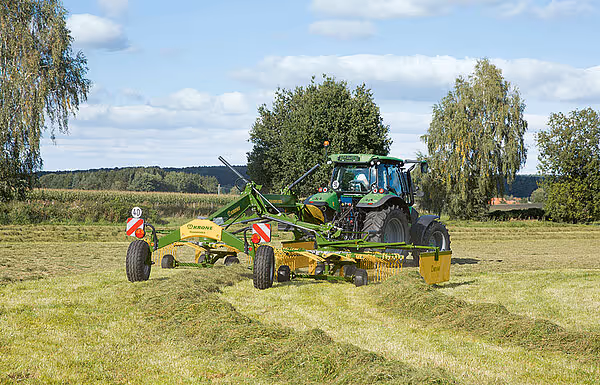

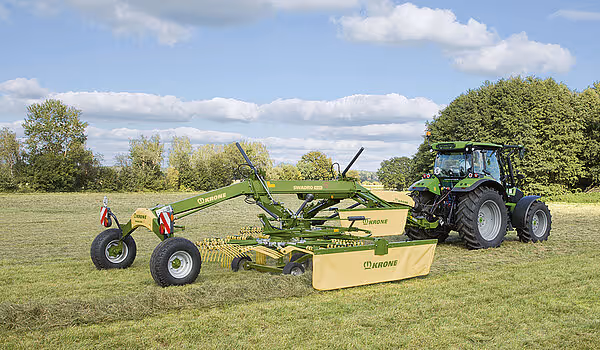

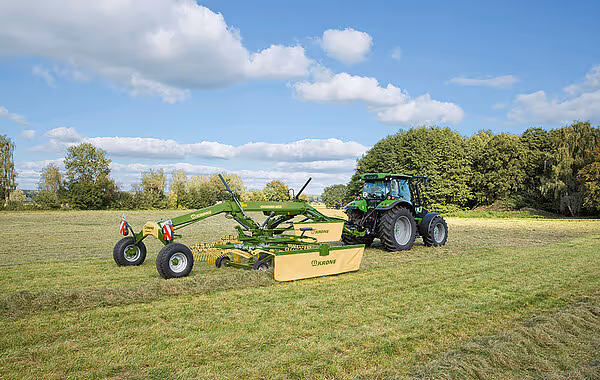

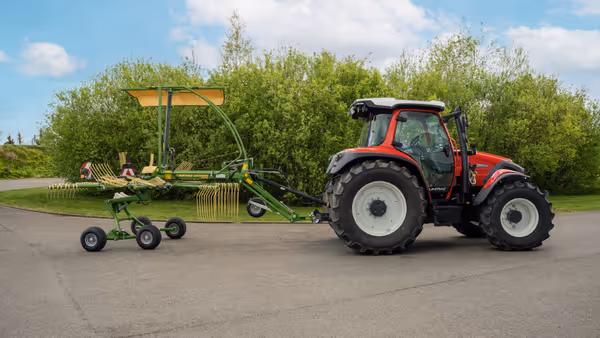

Med den slepte Swadro S 460 DB enkelrotor-riven
fra KRONE kan man oppnå store resultater med små traktorer. Takket være den spesielle utformingen av traktorfeste og rotorunderstellet, som også fungerer som transportunderstell, oppstår det kun en svært lav trekkraft last når maskinen løftes, noe som minimerer belastningen på forakselen. Dette betyr at selv små og lette traktorer kan integreres effektivt i høstingsprosessen.
Det er ikke kraftuttaket som begrenser ytelsen til en enrotor-rive, men risikoen for for lav belastning på traktorens foraksel når maskinen løftes ut av drift. Som en slepemaskin tilbyr Swadro S 460 DB den rette løsningen her, og gjør det også mulig å bruke mindre og lettere traktorer i skråninger. Swadro S 460 DB imponerer med sitt lave kraftbehov.
Det er enkelt og presist å stille inn arbeidshøyden. Arbeidshøyden stilles inn ved hjelp av en justerbar støtte på understellet. En måleskala kan brukes til å stille inn arbeidshøyden nøyaktig.

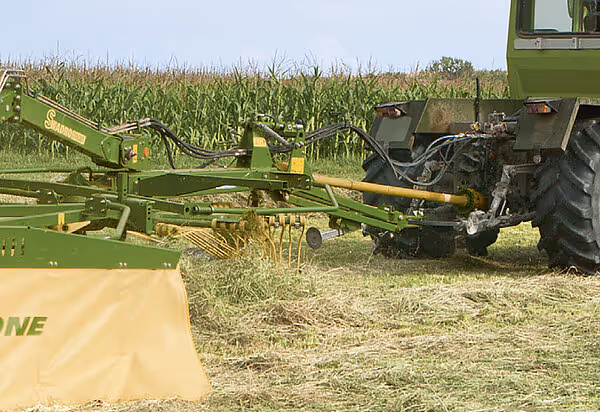

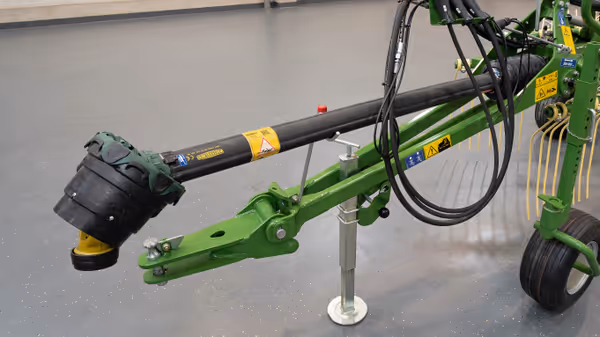

Maskinen kobles til traktoren via trekkstagen. Et parallellogramstyringssystem sørger for at trekkstangen alltid forblir rett når maskinen løftes og senkes. Rotorene løftes hydraulisk via en sylinder direkte på understellet og via en sylinder mellom den høydejusterbare trekkstaget og rammen. Disse er perfekt koordinert slik at det oppstår en Jet Effet når rotoren løftes og senkes. Dette forhindrer at tennene graver seg ned i bakken, holder fôret rent og gressdekket intakt.

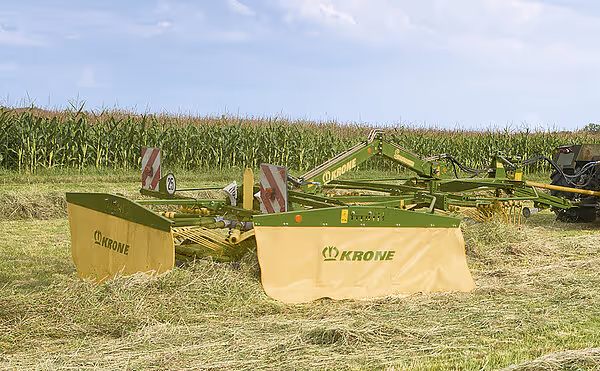

For å oppnå rene svingkanter og unngå tap ved raking selv ved store fôrmengder, kan rotorens tverrhelling stilles inn direkte på understellet. For å kompensere optimalt for tindenes nedbøyning kan rotorens helling justeres nøyaktig ved hjelp av en spindel.
Takket være den selvstyrende standardkonstruksjonen sørger styrehjulet for at tindene føres sikkert i høyden. Dette hindrer ikke bare at råaske kommer inn i fôret, men forhindrer også effektivt skader på gressdekket. Resultatet: førsteklasses fôrkvalitet, selv ved neste slått.
Swadro S 460 DB-rotorunderstell er som standard utstyrt med tandemaksler og 18-tommers superballongdekk. Dette sikrer trygg veitransport i hastigheter opptil 40 km/t og gir størst mulig skanningsrekkevidde på marken i åkeren. De syv sammenleggbare tindearmene, som er standardutstyr, gjør at maskinen raskt og enkelt kan bringes ned til en transportbredde på under 3 m, slik at man raskt kan bytte åker.
KRONE Easy-Line øker rotorhastigheten på de fremre enhetene med omtrent 10 % sammenlignet med de bakre enhetene, slik at de fremre rotorene legger materialet ut i et bredere lag enn de bakre, som deretter raker det sammen til luftige og firkantede strenger. Easy-Line-drivlinjen sikrer at materialet ikke faller ned på bakken igjen etter at det er plukket opp.

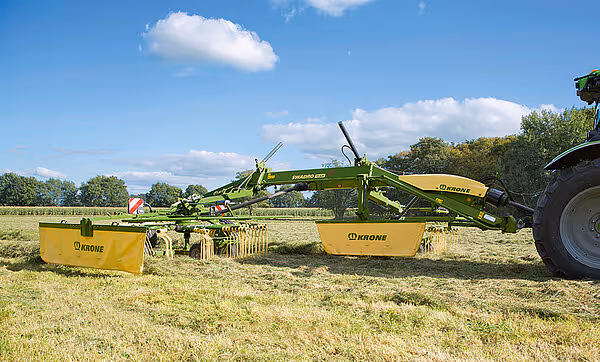

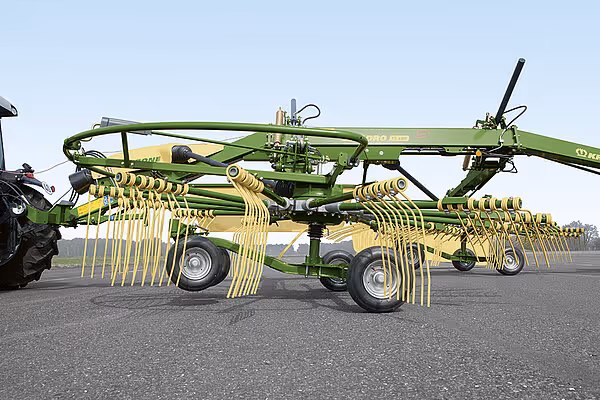

KRONE Swadro-sideavleggende samlerive har rent mekaniske drivlinjer der hver rotor er individuelt beskyttet mot overbelastning. Drivkraften overføres pålitelig til alle rotorene takket være den spesielle utformingen av drivakslene – en konstruksjon som også sikrer lavt kraftforbruk.
Med hele 13 tinder gir denne KRONE 710/26 T-sideavleggende samlerive med dobbeltrotor og sideutkast ikke bare utmerket valuta for pengene, men også de reneste rivene. Swadro 710/26 T danner både enkelt- og dobbeltrekker, samt to smale strenger side om side.
Den hydrauliske gardinstyringen på bakre rotor betjenes enkelt fra førerhuset, slik at du kan justere skårbredden nøyaktig, enkelt og praktisk, samt trekke gardinen tilbake til transportposisjon.
Den solide boksbjelken tar opp alle belastninger og gir god stabilitet både ved høy hastighet og ved arbeid i vanskelig terreng.
Førende støttehjul i kombinasjon med det kardan-opphengte rotoren sikrer perfekt rotorkontroll. Disse svingbare og høydejusterbare hjulene kan også forskyves til den ene siden avhengig av avlingsmengden.
Den fremre veivarm endrer rammens helling, slik at den tilpasses den aktuelle arbeidsbredden. Når rammen heves, løfter den fremre sylinderen først forenden, slik at tindene ikke stikker ned i gressdekket.

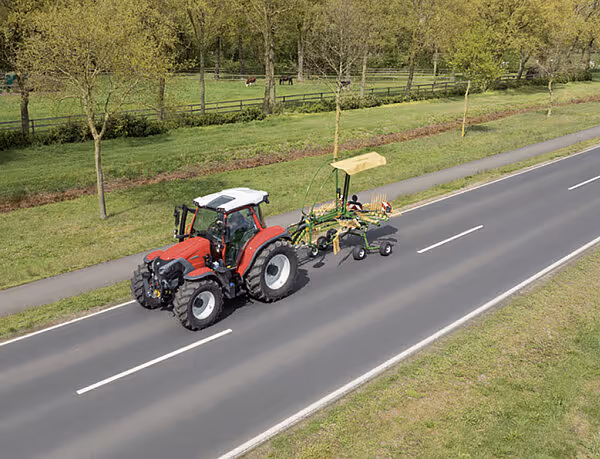

Rask transport mellom åkrene sparer tid som ellers ville gått tapt og bidrar til å øke den daglige produktiviteten. De brede tandemakslene og 18-tommers hjulene gir deg det rette utstyret for å oppnå nettopp det.
Betjeningselementene i førerhuset er plassert på høyre side for å gi føreren best mulig komfort.
Denne slåmodusen velges for å tilpasse slåbredden til små høstemaskiners kapasitet, ved høsting av løvrike avlinger og for å lage nattlig slåbånd.
Operatøren kan raskt flytte den bakre rotoren til siden ved å betjene en sylinder, slik at alt materiale blir løsnet.
Dette er en skårpresentasjon som passer til høstemaskiner med høy kapasitet og lette avlinger. Arbeidsbredden justeres ved hjelp av en hydraulisk sylinder,

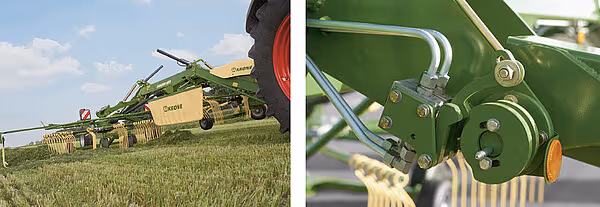

Det er enkelt å justere rotorens sideveis helling ved hjelp av denne gjengede spindelen, slik at rotorene også får med seg det ekstra materialet som samler seg på gardinen.
En bred akselavstand med 18-tommers dekk gir utmerket terrengtilpasning. Den brede akselavstanden på forakselen sikrer optimal stabilitet i skrånende terreng. Arbeidshøyden justeres ved hjelp av disse bolteinnstillingssystemene.

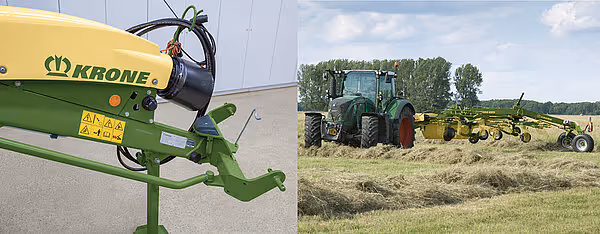

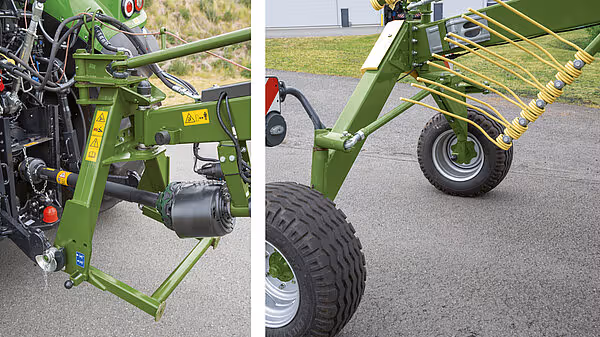

Trekkstag – enten flytende trekkstag eller leddtrekkstag – har høydejustering, og trekkøyen styres av et parallellledd. Den hydrauliske sylinderen på trekkstaget holder den fremre rotoren parallell med bakken når den løftes og senkes.

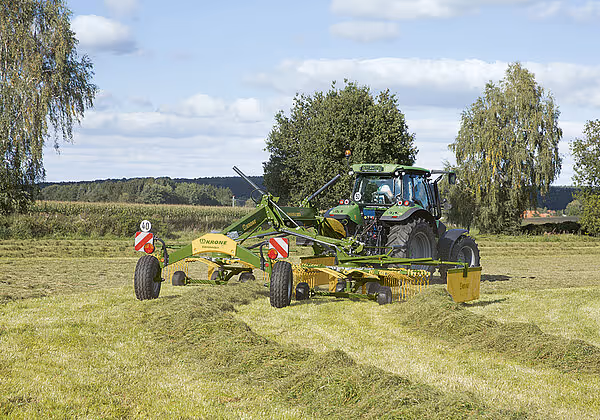

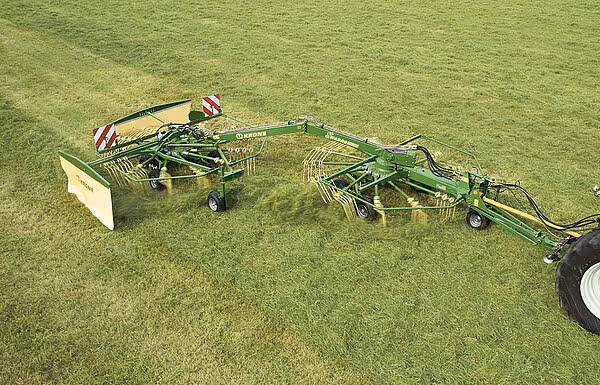

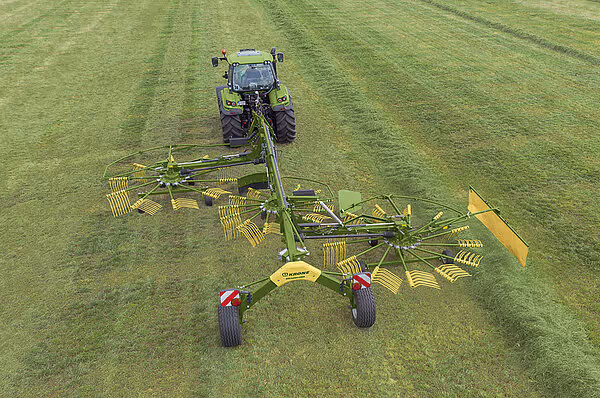

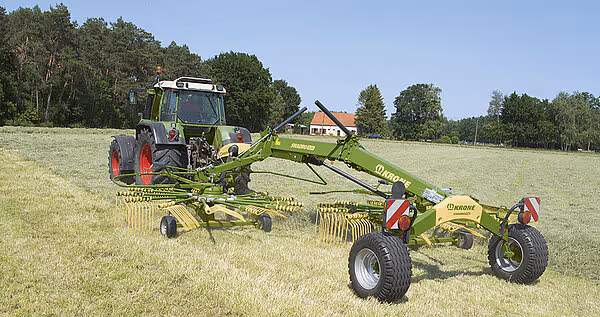

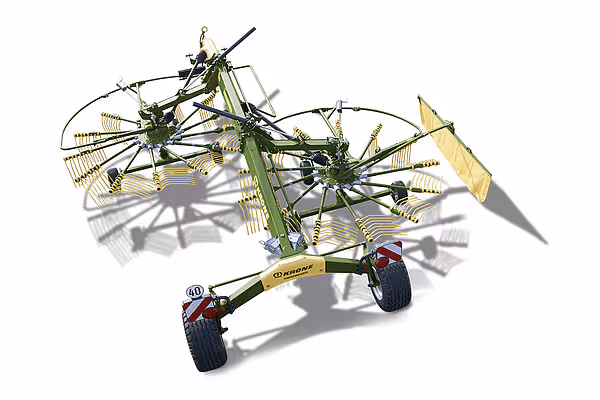

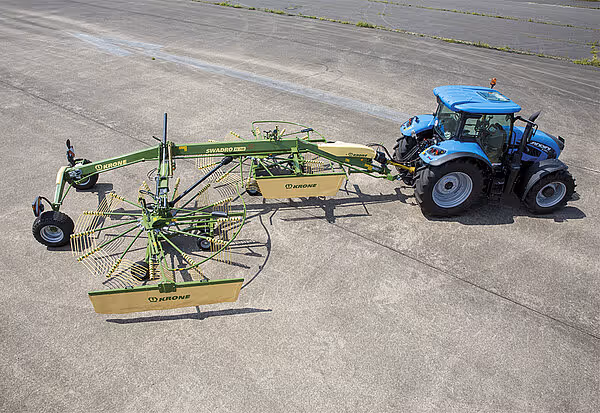

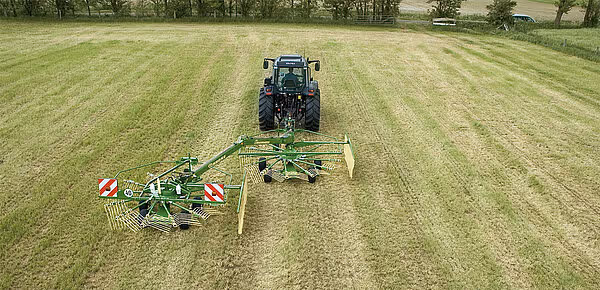

De slepte KRONE Swadro TS-sideavleggende samlerivene arbeider med bredder mellom 6,20 m (20’4″) og 7,40 m (24’3″) og legger avlingen i enkelt- eller dobbeltrekker. Twin-versjonen danner to strenger som standard. Dermed dekker maskinen arbeidsbredder mellom 6,92 m (22’8″) og 8,20 m (26’11»).
Den gode stabiliteten i understellet gir alle Swadro TS-riverne utmerket sporbredde, selv ved høyere hastigheter.

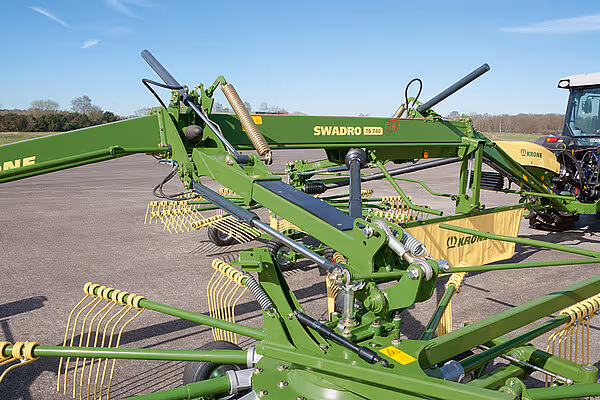

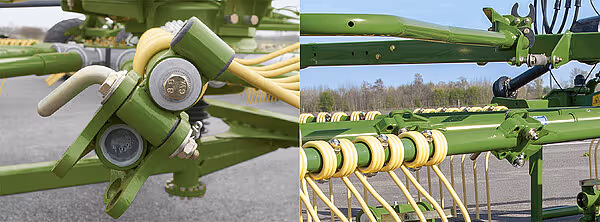

Alle Swadro TS- og TS Twin-modeller har et kulelager som forbinder det trepunktsopphenget med understellet. En stang styrer Ackermann-styringen når maskinen kjører gjennom svinger. Dette gir Swadro enestående smidighet og gjør at den kan kjøre inn på og rive opp vanskelige områder uten å skli ut. Det blir ikke liggende igjen noe høy.

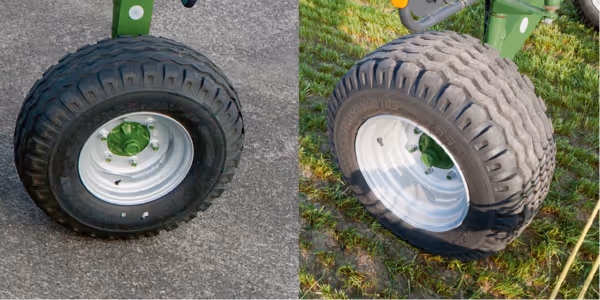

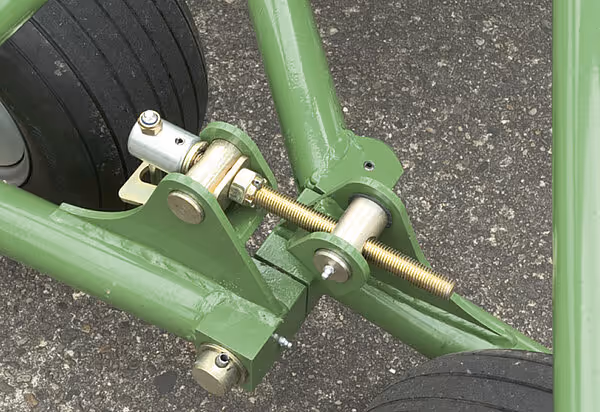

Hvis hjulene er utstyrt med smale dekk, kan sporvidden økes med 6 cm (2,4″). Du trenger bare å montere et avstandsrør på hjularmene og flytte hver hjulaksel 3 cm utover.

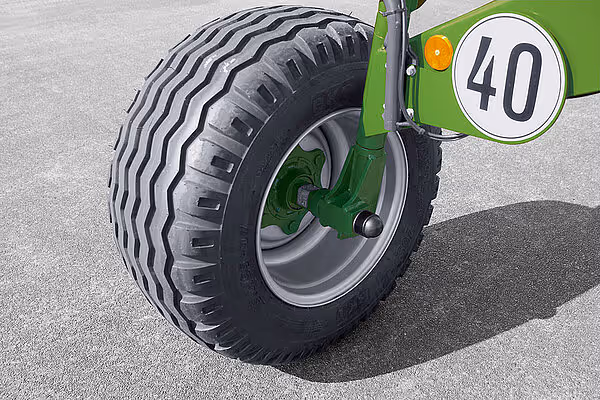

Velg mellom to dekkvarianter. Alle Swadro TS- og TS Twin-modeller kan utstyres med dekk i størrelsene 11.5/80-15.3/10 PR (bildet til venstre) eller 15.0/55-17/10 PR (bildet til høyre). De førstnevnte gir god trekkraft på mykere underlag, mens de sistnevnte egner seg best for arbeid i skrånende åkrer. Transportposisjonen overstiger ikke 2,90 meter.

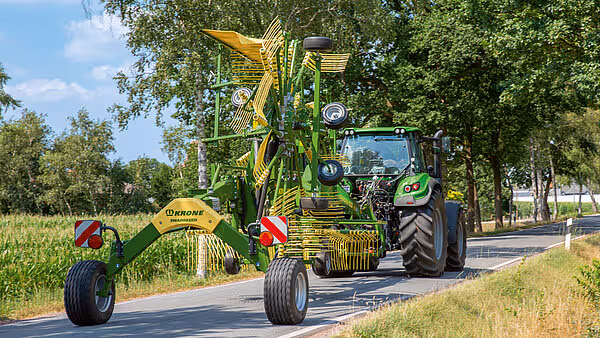

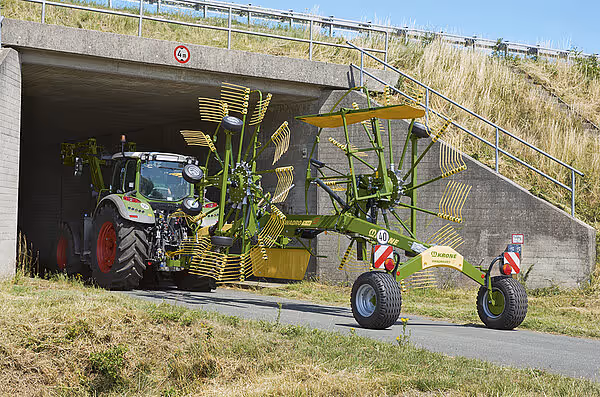

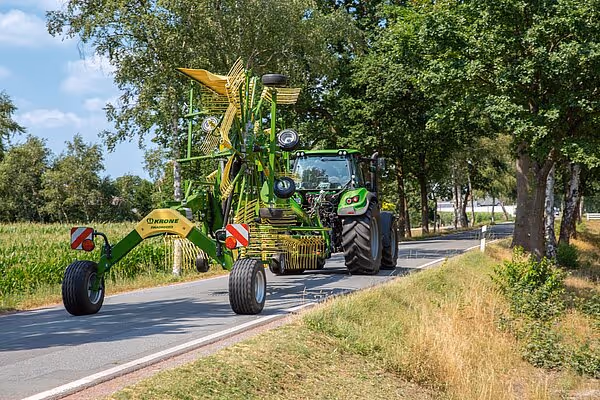

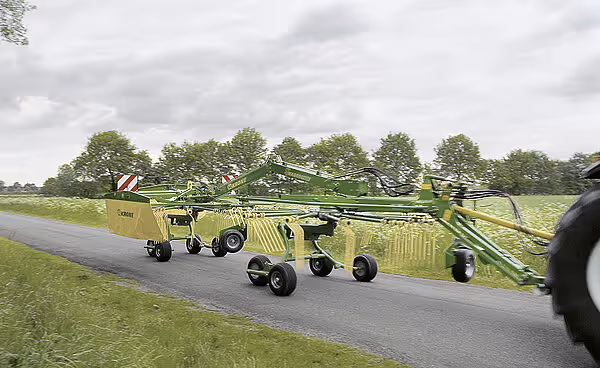

Maskinen kan foldes sammen til en transporthøyde på under 4 m (13’2″), ved at armene heves hydraulisk og sidegardinen senkes automatisk.

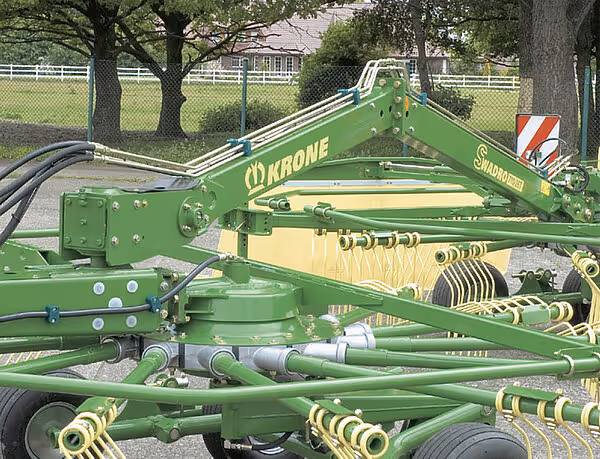

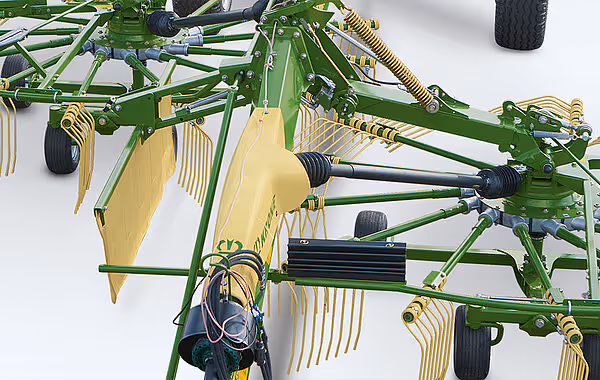

De to hovedgirkassene er plassert langt unna maskinens midtpunkt, noe som sikrer at drivakslene går jevnt til enhver tid, også i vendeteigstilling. Under arbeid overfører kraftige spiralfjærer vekten fra rotorene til hovedbjelken og understellet, og avlaster dermed rotorene.
Stålrør med stor diameter gir chassiset og hovedbjelken en særlig styrke. Den generøse bakkeklaringen og rotorenes enorme løftehøyde gir maskinen en bakkeklaring på opptil 50 cm, slik at store strenger kan ligge urørt.
En hydraulisk sekvensstyring løfter først den fremre rotoren og deretter den bakre rotoren til vendeteigstilling. De relevante hydraulikkventilene for sekvensstyringen betjenes mekanisk via en spak i et robust betjeningspanel. Forsinkelsen mellom løfting av den fremre og den bakre armen kan tilpasses av føreren.
Rotorhøyden kan som ekstrautstyr justeres elektrisk for å tilpasse seg skiftende forhold. Styringen skjer fra en kontrollboks i førerhuset, hvor føreren styrer to servomotorer som justerer rotorhøyden under kjøring med millimeters nøyaktighet. Som ekstrautstyr kan man også heve én rotor ut av drift for å oppnå optimal raking og ytelse.
På basismodellen kan arbeidshøyden justeres trinnløst ved hjelp av en sveiv som er plassert på utsiden av rotoren for enkel tilgang. Den store og justerbare skalaen er lett å avlese. Høyden på hver rotor kan stilles inn nøyaktig ned til millimeteren.

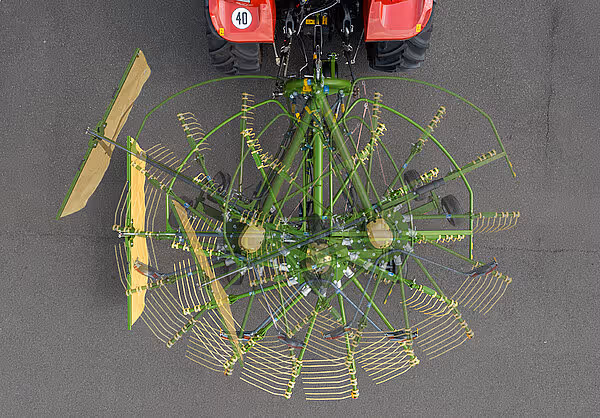

Når utriggerne settes i tvillingposisjon, foldes det fremre svinget automatisk ut i arbeidsposisjon ved hjelp av hydraulikk, mens det bakre svinget svinger automatisk ut i arbeidsposisjon når rotoren senkes ned i arbeidsstilling. Det er også mulig å justere det bakre svinget med hensyn til arbeidshøyde, innretting i kjøreretningen og avstand til rotoren.
Det er enkelt og greit å endre Swadro TS Twin fra enkeltsving til dobbeltsving. Du trenger bare å forlenge de to teleskoparmene for å få plass til det andre svinget.
Swadro TS Twin har teleskoparmer som standard. En avlingsavleder er tilgjengelig som ekstrautstyr for å komplettere spesifikasjonen for dobbel sving.

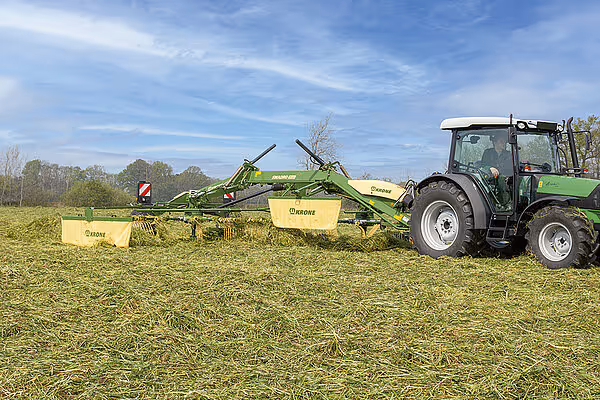

Swadro TS raker opp to separate strenger i én opp- og nedbevegelse og dekker en arbeidsbredde på opptil 15 m (49’3″). Dobbeltstrengraking er en svært effektiv metode for å utnytte inntakskapasiteten til kraftige høstemaskiner fullt ut.
Swadro TS-modellene kan tilpasses avlingsforholdene og inntakskapasiteten til den etterfølgende høstmaskinen. Enkeltrekker er ideelle i høye avlinger og ved bruk av presser eller små lessevogner.

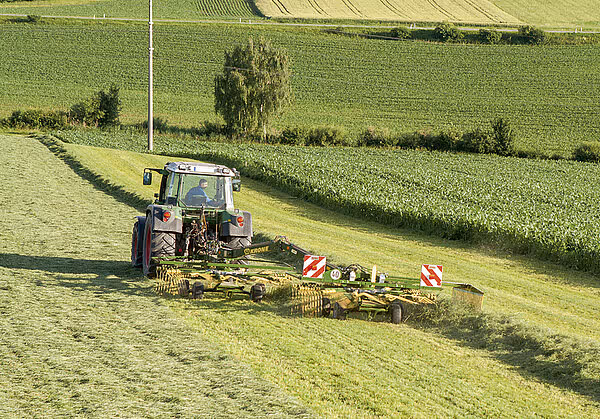

Med en rivebredde på nesten 20 meter i en dobbelt streng er KRONE Swadro TS 970 det perfekte valget for en høykapasitets fôrhøster med presisjonskutting. KRONE Swadro TS 970 tre-rotor sidevender oppfyller denne oppgaven til fulle, imponerer med en ytelse på opptil 10 ha/t og gjør høstkjeden enda mer økonomisk. Et bredt hjulavstand og Ackermann-styring gir denne høykapasitetsvenderen en enorm smidighet og svært enkel manøvrering.
I denne typen høstkjede blir ingen avling kjørt over, fordi traktoren som trekker Swadro TS 970 kjører i hjulsporene til KRONE BiG M høykapasitets slåmaskin med kondisjoneringsaggregat.
De tre rotorene kan raskt settes i transportposisjon. Den midterste rotoren har en rotordiameter på under 3,00 m, og tindearmen er derfor ikke brettet inn for å oppnå en god transporthøyde.
De fremre og midtre rotorene, som hver har 13 tindearmer, roterer med høyere hastighet enn den bakre rotoren. Dette gjør at fôret spres så bredt som mulig foran den bakre rotoren, som roterer saktere. Med sine 13 tindearmer, som hver har 5 dobbelttinder, danner den bakre rotoren løse og flokefrie strenger, slik at den etterfølgende høstmaskinen kan utnyttes til sin fulle kapasitet.

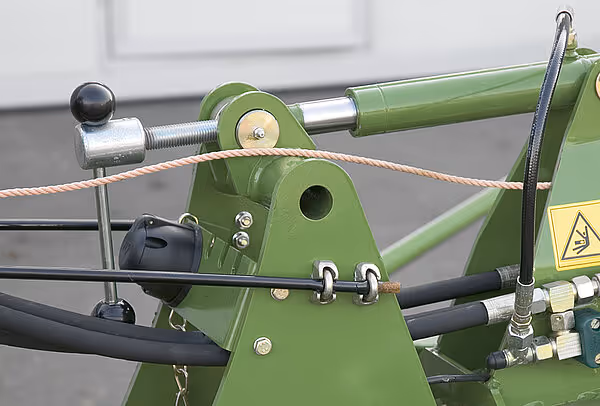

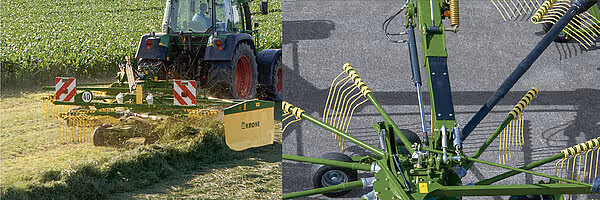

En hydraulisk sylinder på trepunktsopphenget (bildet til venstre) justerer styrevinkelen på understellet på en enkel og praktisk måte (bildet til høyre). Dette Ackermann-styringssystemet sikrer optimal forløpsvinkel og smidige svinger.
Som ekstrautstyr kan svinggardinen på TS 970 foldes hydraulisk inn i en parkeringsposisjon ved dobbelt sving. Gardinen foldes automatisk inn når rotorene foldes inn i transportposisjon for å redusere transporthøyden til under 4 m. Den går tilbake til sin opprinnelige posisjon når riven senkes ned i arbeidsposisjon.

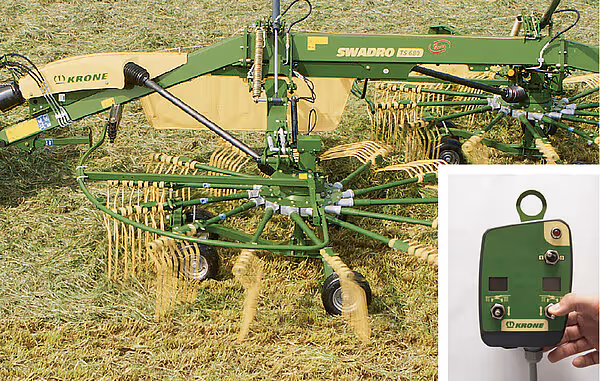

Swadro TS 970 betjenes som standard via den nye forhåndsvalgsenheten KRONE PreSelect Digital, samt en enkelvirkende og en dobbeltvirkende styreenhet. Den ønskede funksjonen forhåndsvelges via en ISOBUS-kombatibel terminal. For større brukervennlighet kan funksjonsforvalget programmeres på traktorens styrespake. Alternativt kan funksjonen forhåndsvelges ved hjelp av PreSelect DS 50. I dette tilfellet kreves det kun en enkel strømforsyning og ingen ISOBUS-grensesnitt til traktoren.
| Modell | Swadro TS 740 Twin | Swadro TS 740 | Swadro TS 680 Twin | Swadro TS 680 | Swadro TS 620 Twin | Swadro TS 620 | Swadro TS 970 | Swadro 710/26 T | Swadro S 460 DB | Swadro 42 T | Swadro 38 T | Swadro S 460 | Swadro S 420 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Type | tvillingrotor sideutlevering river | tvillingrotor sideutlevering river | tvillingrotor sideutlevering river | tvillingrotor sideutlevering river | tvillingrotor sideutlevering river | dobbeltrotor senterutleggende river | tvillingrotor sideutlevering river | enrotorriver | enrotorriver | enrotorriver | enrotorriver | enrotorriver | enrotorriver |
Traktortilkobling | trukket | trukket | trukket | trukket | trukket | trukket | trukket | trukket | trukket | trepunktsfeste | trepunktsfeste | trepunktsfeste | |
Arbeidsbredde (dobbel sveip) (m) | - | 2 x 3,80 (7,60m) | - | 2 x 3,46 (6,92 m) | - | 2 x 3.40 | - | - | - | - | - | - | |
Sveipbredde (m) | 1.20 - 1.60 | 1.10 - 1.60 | 1.10 - 1.60 | 1.10 - 1.60 | 1.10 - 1.60 | 0.80 - 1.40 | 0.80 - 1.80 | 0.80 - 1.50 | 0.60 - 1.30 | 0.80 - 1.80 | 0.80 - 1.50 | 0.60 - 1.30 | |
Arbeidsbredde (m) | 7.40 | 6.80 | 6.80 | 6.20 | 6.20 | 8.90 - 10.00 | 6.20 | 4.60 | 4.20 | 3.80 | 4.60 | 4.20 | 3.80 |
Rotordiameter (m) | 3.60 | 3.30 | 3.30 | 2.96 | 2.96 | 4.20 | 2.00 | 3.60 | 3.30 | 2.96 | 3.60 | 3.30 | 2.96 |
Antall tindearmer per rotor | 2 x 13 | 2 x 13 | 2 x 13 | 10 / 13 | 10 / 13 | 2 x 15 | 2 x 13 | 13 | 13 | 10 | 13 | 13 | 10 |
Effektbehov kW/hp | 37 / 50 | 37 / 50 | 37 / 50 | 37 / 50 | 37 / 50 | 37 / 50 | 22 / 31 | 22 / 31 | 19 / 25 | 37 / 50 | 37 / 50 | 22 / 31 | |
Traktormontering | trukket | ||||||||||||
Svadbredde (m) | 1.30 - 2.50 | ||||||||||||
Effektbehov kW/hk | 51 / 70 |
