Midtleveranse samlerivere fra 2-6 rotorer. TC 640 for små arealer, TC 2000 Pro for maksimal effektivitet. Kardanisk oppheng, Jet Effect og DuraMax sikrer optimal markkontur.
KRONE Swadro TC tilbyr det største produktutvalget innen midtleveranse samlerivere. Med modeller fra torotors TC 640 til verdens eneste sekrotors TC 2000 Pro, dekkes alle behov fra små arealer til maksimal effektivitet.
KRONE Swadro TC tilbyr det største produktutvalget innen midtleveranse samlerivere. Med modeller fra torotors TC 640 til verdens eneste sekrotors TC 2000 Pro, dekkes alle behov fra små arealer til maksimal effektivitet.
KRONE Swadro TC tilbyr det største produktutvalget innen midtleveranse samlerivere. Med modeller fra torotors TC 640 til verdens eneste sekrotors TC 2000 Pro, dekkes alle behov fra små arealer til maksimal effektivitet.
Med KRONE Swadro TC-rotasjonsriverne tilbyr KRONE det største produktutvalget innen segmentet for senterriver. Fra den dobbeltrotorede riven Swadro TC 640 for små arealer og fjellområder, til verdens eneste seksrotors rive Swadro TC 2000 Pro for maksimal effektivitet og utnyttelse, er det et bredt utvalg av modellvarianter og utstyrsalternativer tilgjengelig.
Med Swadro TC-rotasjonsriverne med senterlegging tilbyr KRONE markedets bredeste produktutvalg. Fra den dobbeltrotor-høsteren Swadro TC 640, via inngangsmodellen til verden av storarealhøstere, Swadro TC 1250, til verdens største senterrive, Swadro TC 2000 Pro, tilbyr KRONE arbeidsbredder mellom 5,70 m og 19,00 m i dette segmentet. I tillegg kan du velge mellom et bredt utvalg av ekstrautstyr og førerkomfort.

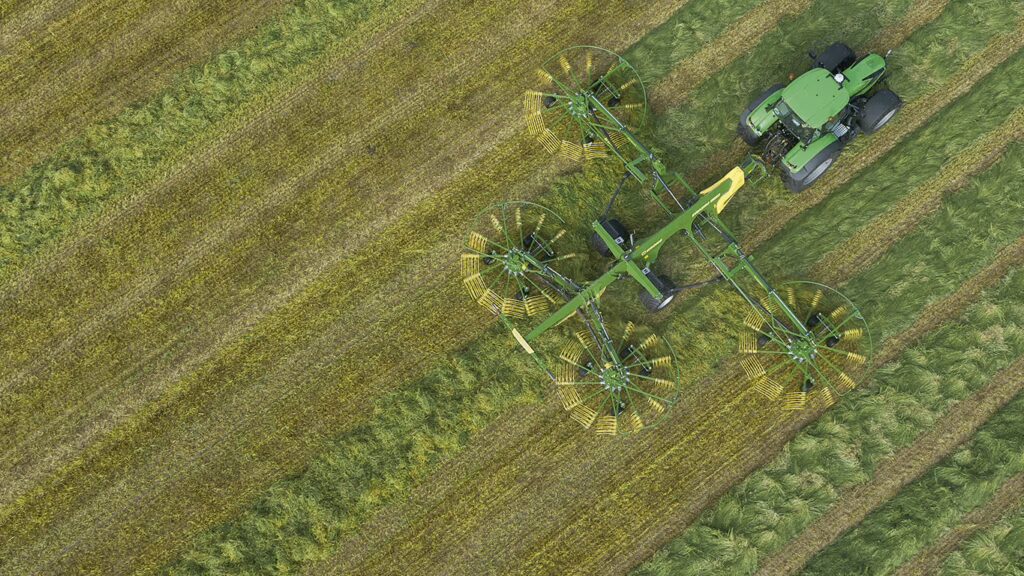

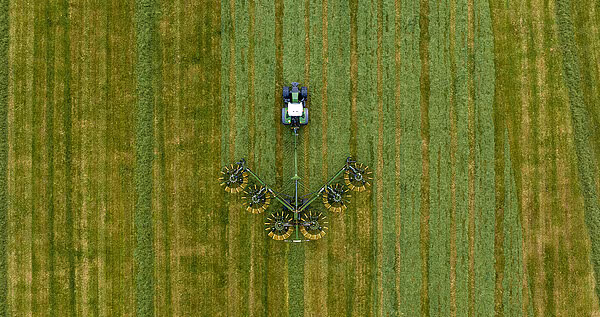

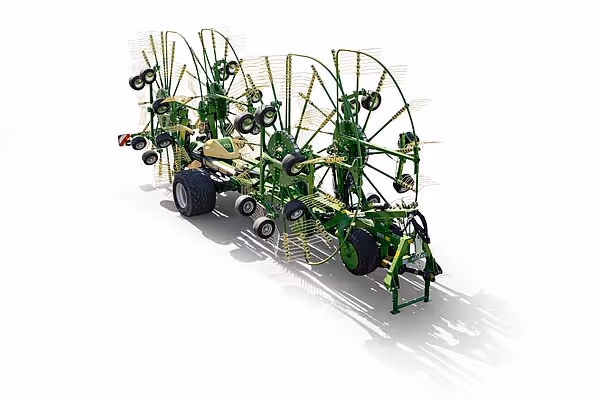

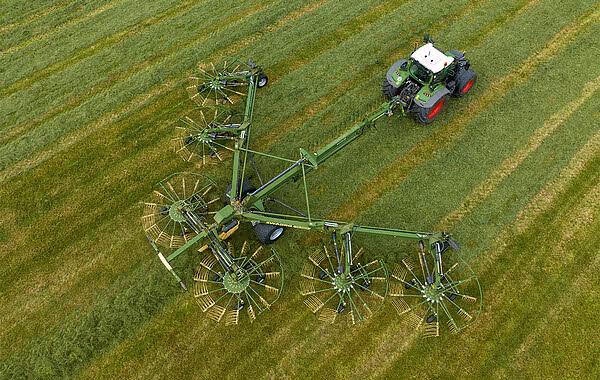

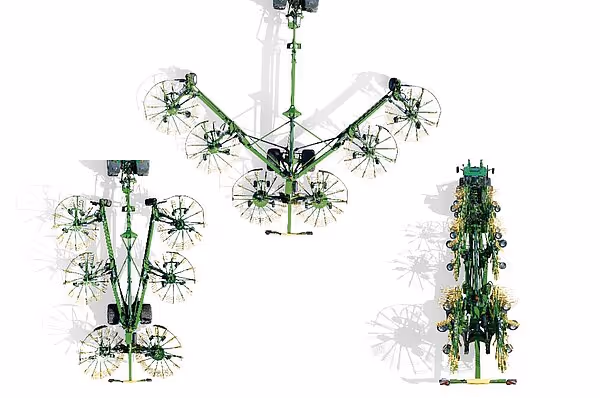

Seksrotors senterrive: Variable arbeidsbredder fra 10,00 m til 19,00 m

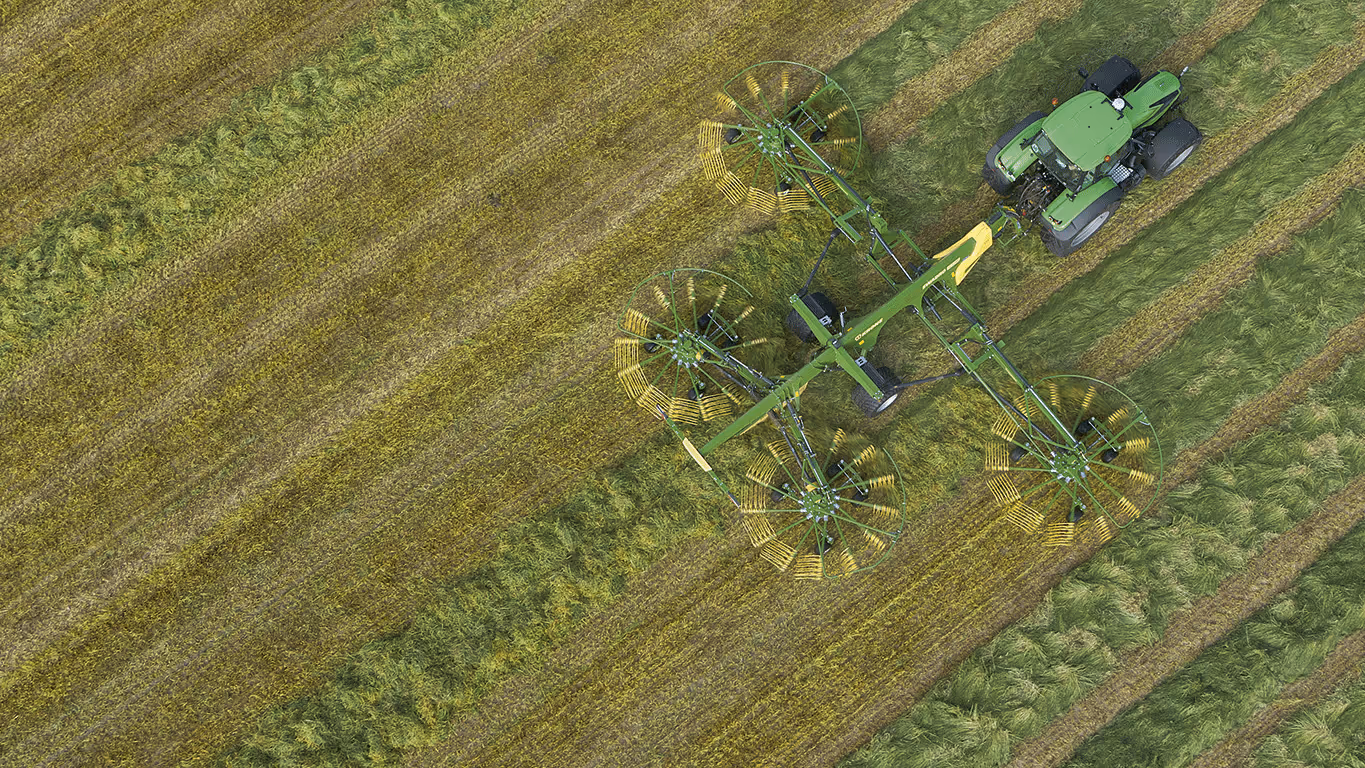

Firerotors senterrive: Justerbare arbeidsbredder fra 11,00 m til 15,70 m
To-rotorers senterrive
kombinert med en rundballepresse – for effektiv slåing og pressing i én arbeidsgang

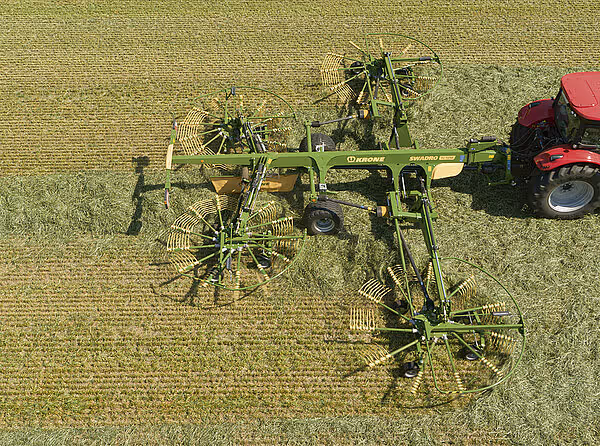

Firerotors senterrive: Justerbare arbeidsbredder fra 10,80 m til 13,70 m
Firerotors senterrive: Justerbare arbeidsbredder fra 9,80 m til 12,50 m

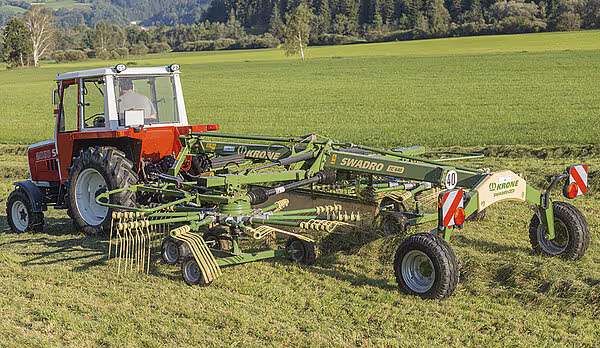

Dobbeltrotor-samlerive med senterlegging: Justerbare arbeidsbredder fra 8,90 m til 10,00 m
Dobbeltrotor-rive med senterlegging: Justerbare arbeidsbredder fra 8,10 m til 9,30 m
Dobbeltrotor-senterrive med senterlegging: Justerbare arbeidsbredder fra 7,60 m til 8,80 m
Dobbeltrotor-senteravleggende samlerive: Justerbar, arbeidsbredder fra 6,80 m til 7,60 m

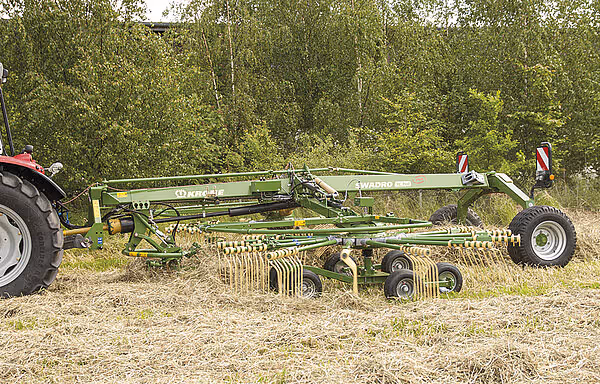

Dobbeltrotor-senteravleggende samlerive: Arbeidsbredde 6,80 m
Dobbeltrotor-senterrive med senterlegging: Justerbare arbeidsbredder fra 5,70 m til 6,40 m
Vellykket høsting med KRONE-rotasjonsriver
KRONE DuraMax-kurvebane
KRONE-rotorgirkasser
Kardan-oppheng for rotor inkl. KRONE Jet Effet
KRONE-løftetinder
SWADRO-tindearm

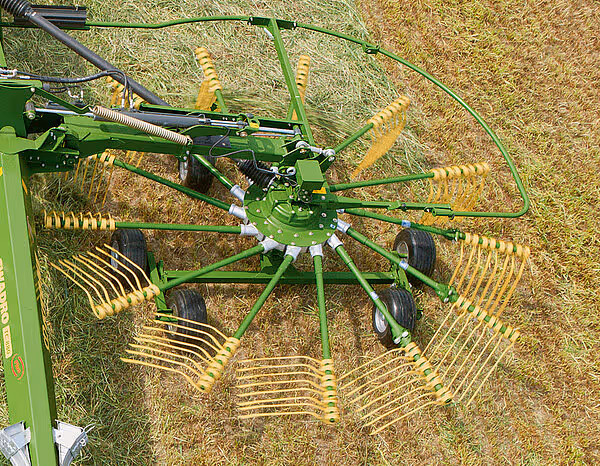

Rotorene er opphengt i en trekk- og kardanoppsett som sikrer presis styring av tindene og optimal tilpasning til terrenget – både i og på tvers av kjøreretningen. På denne måten plukker tindene opp hvert eneste strå, men ikke et eneste sandkorn. Uforurenset fôr, minimale tap og høy arbeidskapasitet – dette er Swadros definisjon av kvalitetsarbeid.
KRONE Jet Effet sørger for at tinnene ikke graver seg ned i bakken når rotorene senkes og løftes.
Den smarte utformingen av rotoropphenget, som etterligner et flys landings- og startbevegelser,
sikrer at det alltid er maksimal avstand mellom tinnene og gressdekket når
rotoren løftes og senkes for å starte og avslutte arbeidet – et intelligent system som bidrar til å beskytte gressdekket og
forhindrer forurensning av avlingen.
Swadro-rotoren trekkes i samme retning som utriggen beveger seg. Takket være rotorens sentrale oppheng løftes rotoren alltid ut og føres inn horisontalt. Rotorens vekt fordeles jevnt over alle styrehjulene under svingingen, og tilpasser seg dermed optimalt til terrengets konturer. Forurensning av fôret og tap ved raking minimeres dermed.

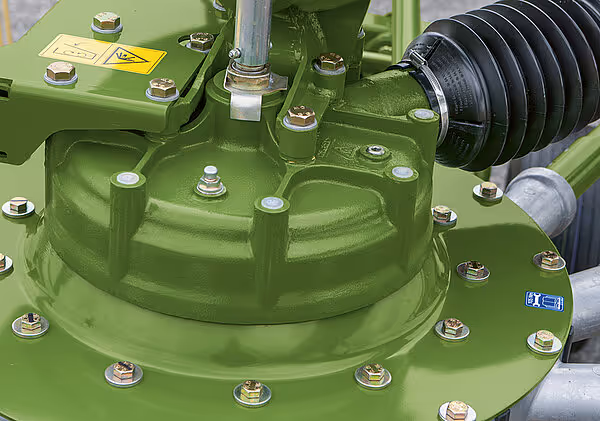

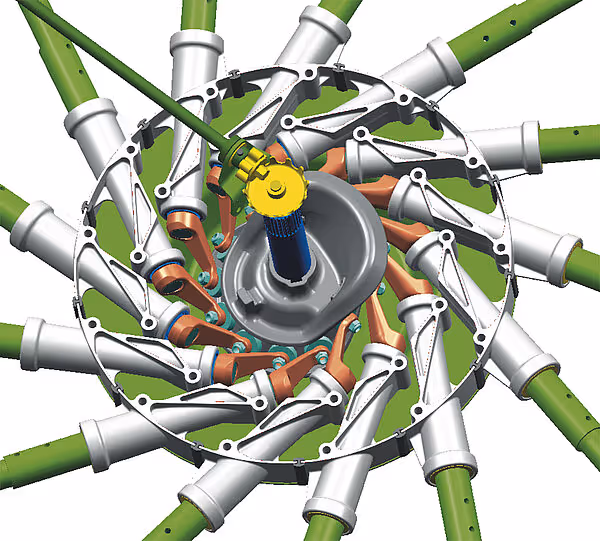

Swadro-rotorgirkassen er kraftig, men likevel sparsom med traktoreffekten. Takket være det store utvekslingsforholdet krever Swadro kun lave kraftuttakshastigheter ved minimalt slitasje. Sammenlignet med andre svingingssystemer utmerker Swadro-rotasjonsriver seg ved lav inngangseffekt og svært god drivstofføkonomi.
Uansett hvor krevende forholdene er, leverer Swadro-rotorgirkassene
pålitelig ytelse og høy stabilitet
uten behov for service eller vedlikehold. Du kan stole på disse
egenskapene.
Været bestemmer tempoet i fôrhøstingen. Vedlikeholdsfrie
og permanent væskesmurte rotorgirkasser
gjør KRONE Swadro til en svært pålitelig partner
i høstkampanjen din. Swadro er alltid klar til bruk,
og sikrer pålitelig drift i trange høstvinduer.
Ingen tid går tapt på servicepauser. Uansett om det regner eller
høsteren er i gang.

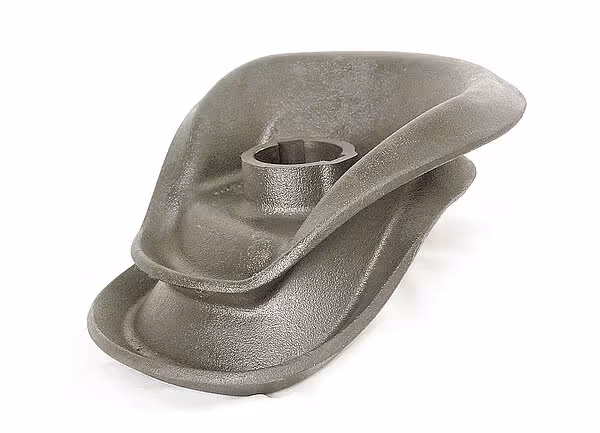

Det som kjennetegner vårt DuraMax-kurvebane, er den ekstremt lille diameteren og den bratte utformingen. Det er denne unike
utformingen og dens virkning som sikrer dannelsen av optimale strenger under alle forhold. Den lille diameteren på kurvebanen
kombineres med de store rullene for jevn drift med lite slitasje. Når tindearmene følger den bratte kurven,
løftes tinnene raskt ut av arbeidsposisjon, noe som danner kompakte og optimale strenger under alle forhold.
KRONE-kurvebanen har den unike bainittstrukturen,
som oppnås gjennom en spesiell herdeprosess.
Dette gir kurvebanen en svært slitesterk overflate
og samtidig en fleksibel kjerne – en kombinasjon som resulterer i lav
slitasje. Denne typen belegg reduserer også rullemotstanden,
noe som fører til mindre friksjon, slitasje og effektbehov.

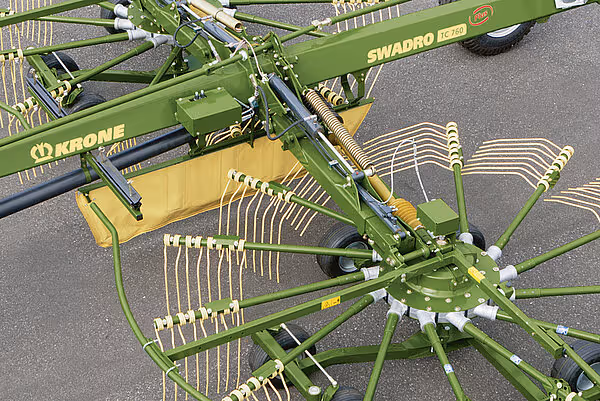

Maksimal stabilitet og pålitelighet: Swadro-tindearmene setter ny standard når det gjelder holdbarhet og pålitelig drift. Den massive utformingen av armene med forhåndsbearbeidede hakk gjør at disse armene skiller seg ut i rotasjonsrakesektoren, fordi de tåler de høyeste belastningene og gir trygghet under ekstremt vanskelige forhold

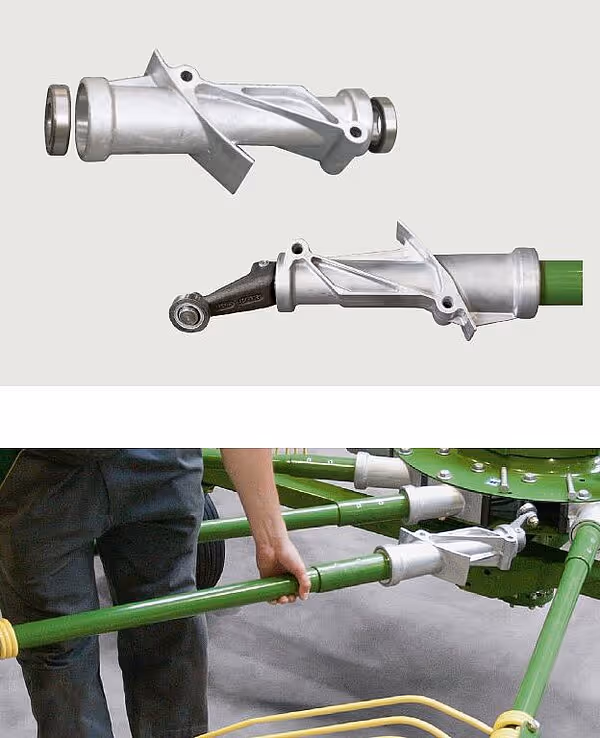

Noen KRONE Swadro-modeller har sammenleggbare tinde-
armer,
enten som standardutstyr eller som ekstrautstyr for redusert
transporthøyde.
Denne unike sammenleggingsmekanismen reduserer
transporthøyden og -bredden på få minutter uten at
føreren trenger å fjerne armene og bære dem til
holderen på maskinen, noe som reduserer belastningen på
føreren og sparer tid og penger ved skifte
av åker.
Belleville-fjærer inne i armene kobler de to delene
sikkert og raskt sammen, en løsning som eliminerer potensiell
slitasje på låsepinnen eller hullet. Samtidig er
koblingen spaltefri og svært holdbar, noe som gir pålitelig
drift gjennom mange høstsesonger.
Hver tindearm styres av sin egen styreaksling,
som er produsert med presisjonstoleranser
for nøyaktig passform i styrearmen og presis
tindekontroll når armen følger kurvebanen. Det er
denne konstruksjonen som gir de rene og
tapfrie rakingene.
Hver tindearm er montert på to kulelager
inne i navplaten. De to lagrene er
plassert med stor avstand for stabil og jevn styring av
drivakselen, samt redusert slitasje og høyere
arbeidskapasitet.
Hoveddelen av tindearmen er det tykkveggede
og vedlikeholdsfrie røret som er permanent
og slitasjefritt koblet til styreakslingen
for pålitelig tindekontroll uten slark. Dette
er hemmeligheten bak optimal tindekontroll og
høykvalitets raker.

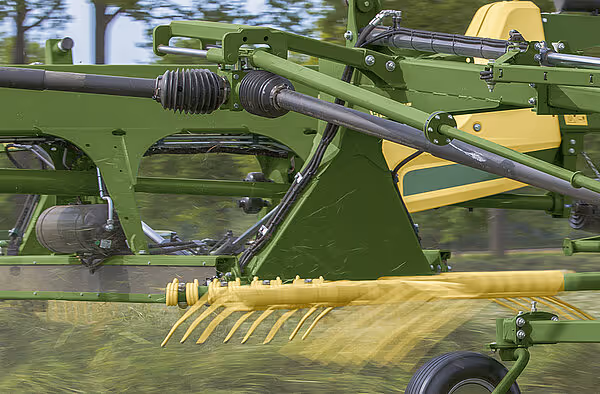

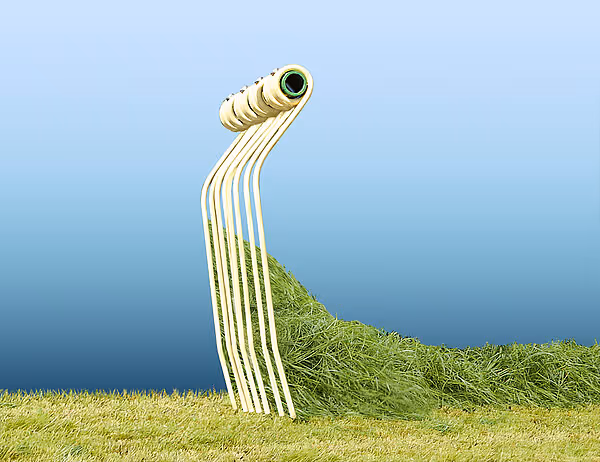

Alle nåværende KRONE Swadro-modeller har KRONE-løftetinder som standardutstyr. Disse tindene, som er bøyd i to posisjoner, gir betydelige fordeler som er bekreftet i KRONE-feltforsøk og en DLG-fokusundersøkelse.

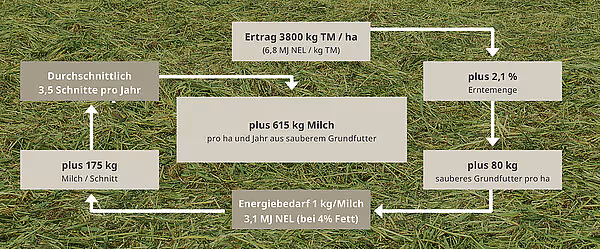

DLG bekrefter: Mindre forurensning og færre tap under rakingen
I mer enn 10 år har KRONE løftetinde overbevist våre kunder over
hele verden når det gjelder fôrkvalitet og raker. Den vertikale
tinden, som er bøyd i to posisjoner, løfter materialet godt opp fra bakken. Dette er hemmeligheten bak produksjon av rent
fôr under vanskelige forhold.
Løfteeffekten gjør at gresset beveger seg oppover langs tinden. Selv ekstremt vått
og tungt materiale vil ikke bøye tindene, som er opptil 10,5 mm tykke og
viklet rundt tindearmer med stor diameter for størst mulig stabilitet og ryddigste raker.

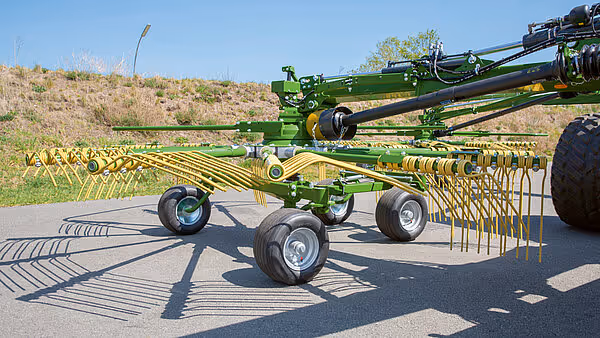

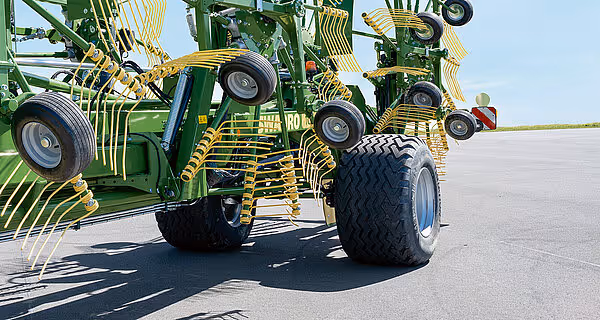

Hjulene under KRONE Swadro-rotorene mister aldri kontakten med bakken, ikke engang i det mest ujevne terrenget. Størst mulig kontaktflate og svingradius, kombinert med passende dekk, sikrer at ingen kniv blir liggende igjen på gressdekket og at gressdekket ikke blir skadet. Rene og intakte gressdekker er grunnlaget for fôr av topp kvalitet, også ved neste slått.
En optimal rotorvinkel på tvers av kjøreretningen gir minimale
tap og jevne strenger. Alle Swadro-rotorer har vinkling som standard. Den laterale
vinklingen styrer tennene i forhold til bakken og innstilles på
bakhjulene til hver rotor. Faktisk bør rotoren vinkles litt mot
strengen for å balansere belastningen materialet utøver på tennene. KRONE
anbefaler en vinkling på 1–2 cm mot strengen.

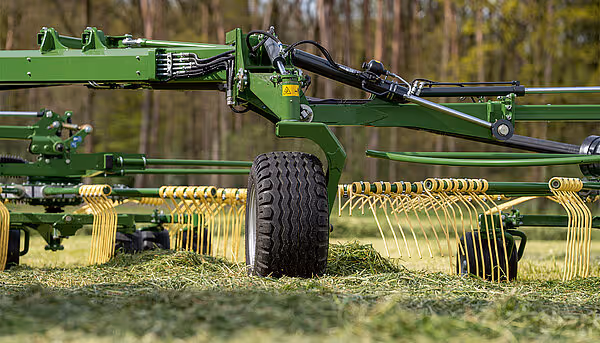

Styrehjulene på bogiene går svært tett inntil tennene for effektiv styring og tilpasning til terrenget. Siden hjulene dekker et stort overflateareal, fanger tennene opp hvert eneste gressstrå uten å berøre gressdekket.
Takket være utstyrsalternativer tilpasset rive-typene kan rotorunderstellet utstyres individuelt for enhver jordstruktur. De fremre hjulene er svingbare.

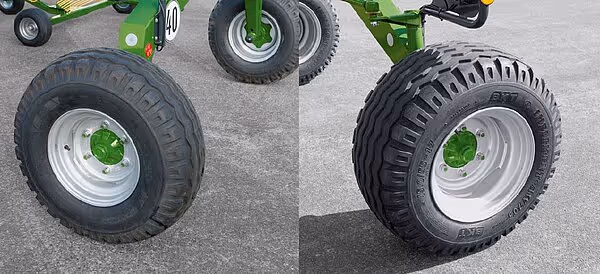

Bredere styrehjul med større volum for optimal jordbeskyttelse på myk, myrlendt grunn eller to ekstra styrehjul per rotor for ekstremt ujevnt beite er bare to av valgene som er tilgjengelige med Swadro-rotorunderstellet.

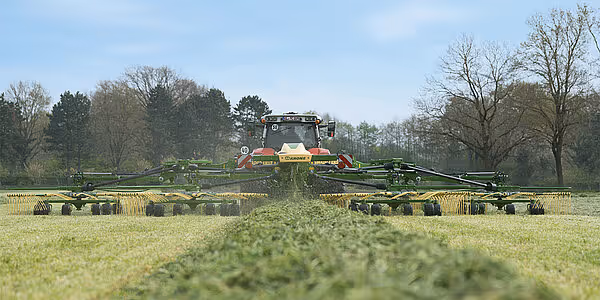

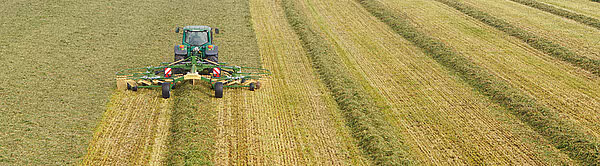

Jevne strenger, høy arealytelse og ren raking kombinert med fleksible innstillingsmuligheter for alle forhold er overbevisende argumenter for Swadro TC- og TC Plus-rotorhøstkasterne fra KRONE. Samtidig tilbyr Swadro TC Plus maksimal førerkomfort, slik at selv lange arbeidsdager kan takles på en avslappet måte.

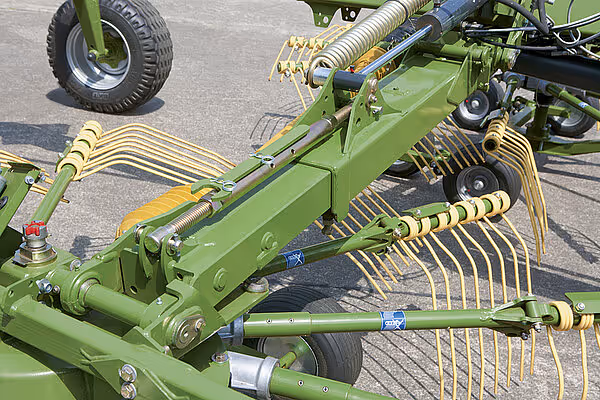

Kraftige spiralfjærer utfører en del av vekten til hovedbjelken og understellet mens riven kjører fremover – noe som sikrer skånsom kjøring på mykt underlag og rene river uansett forhold.

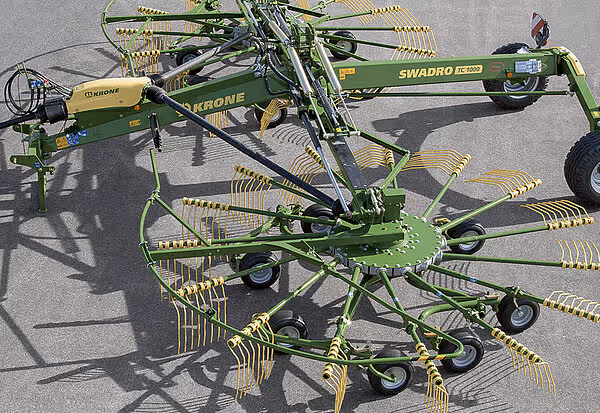

Som standard på Swadro TC 930 og Swadro TC 1000, og som ekstrautstyr på de andre Swadro-modellene, kan rotorene også løftes hver for seg. Dette ekstrautstyret gir fordeler ved legging av kiler og ved legging langs kantene av åkrer og enger.
Som standard er Swadro-modeller fra TC 880 og oppover (TC 640 / TC 760 som tilleggsutstyr) utstyrt med hydraulisk breddejustering. Arbeidsbredden kan justeres raskt og enkelt med stor presisjon fra traktorseteet ved hjelp av måleskalaen på utriggen.

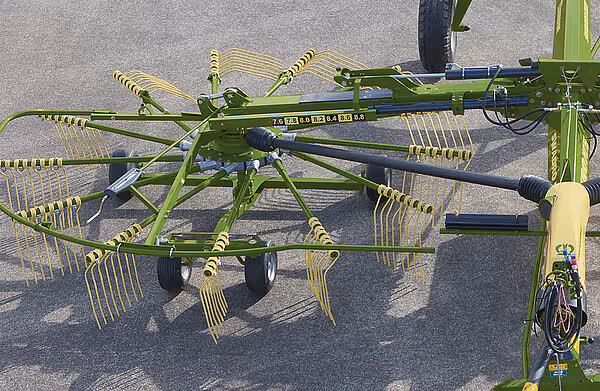

Mekanisk breddejustering av arbeidsbredden er standard på Swadro TC 640 og 760. Armene kan kjøres ut og trekkes inn til ønsket arbeids- eller skårbredde ved hjelp av en sveiv.
De som ofte bruker riven under varierende forhold, vil ha nytte av å velge det elektriske systemet for høydejustering av rotoren. Dette er standardutstyr på alle Swadro TC Plus-modeller. Styringen betjenes enkelt fra traktorkabinen via to elektriske motorer, som gjør det mulig å justere rotoren enkelt og presist under kjøring. Forvalg er standard via den nye KRONE PreSelect Digital-forvalgsfunksjonen i kombinasjon med en ISOBUS-kombatibel terminal og en enkelvirkende og dobbeltvirkende styreenhet. Alternativt kan rotorhøyden også justeres ved hjelp av KRONE PreSelect DS 50. I dette tilfellet kreves det kun strømforsyning – et ISOBUS-grensesnitt er ikke nødvendig.

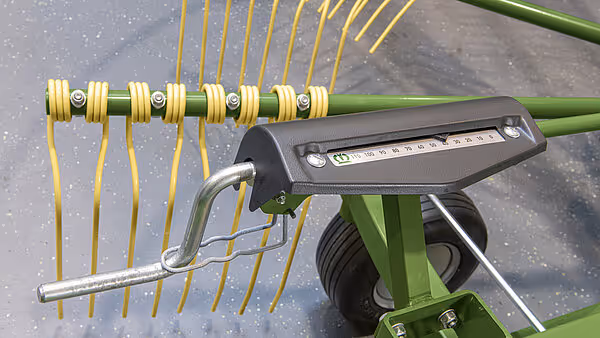

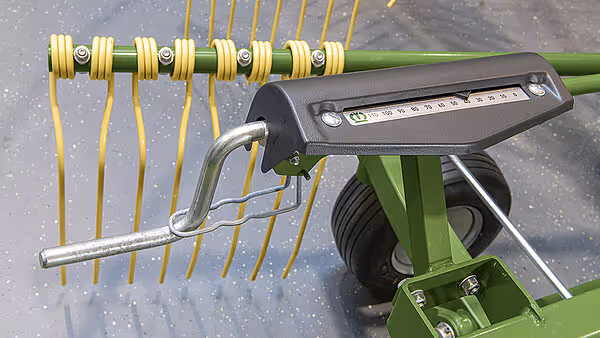

Arbeidshøyden på alle Swadro TC-rotorer utføres med
millimeters nøyaktig høydejustering. Dette gjøres ved hjelp av en sveiv som er
plassert på utsiden av rotoren for enkel tilgang. En
stor skala gjør det lettere for operatøren å avlese den aktuelle posisjonen.

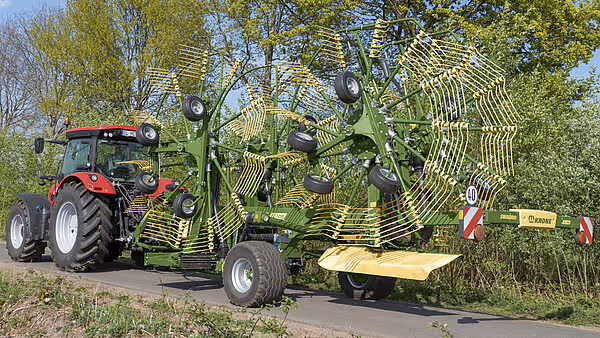

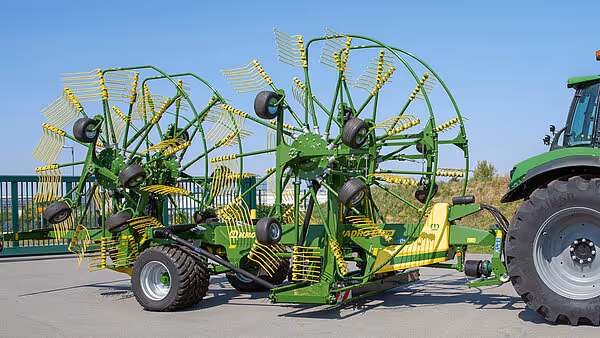

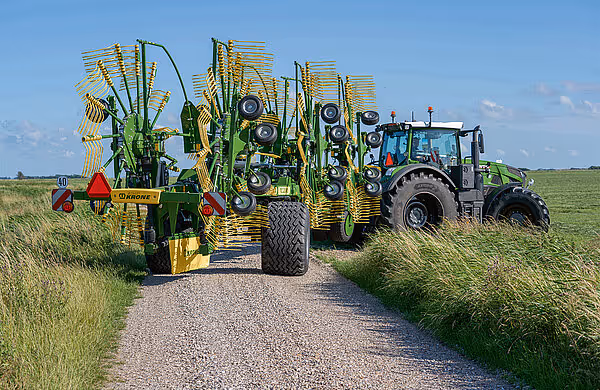

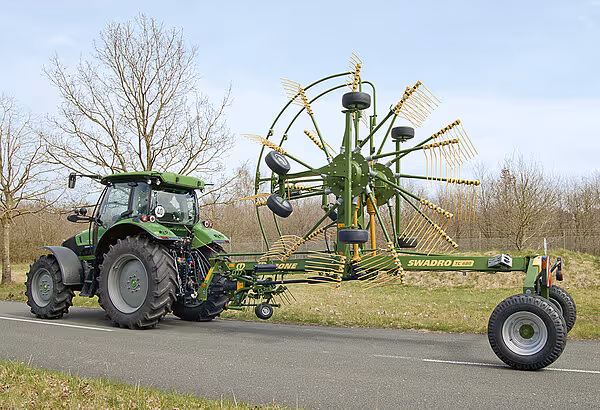

Transporthøyden på Swadro TC og TC Plus er under 4 m etter at utriggerne er brettet opp og breddejusteringen er trukket inn. Dette sparer tid, siden verken tindearmene (unntatt på Swadro TC 1000) eller beskyttelsesdekslene trenger å brettes ned for sikker veitransport.

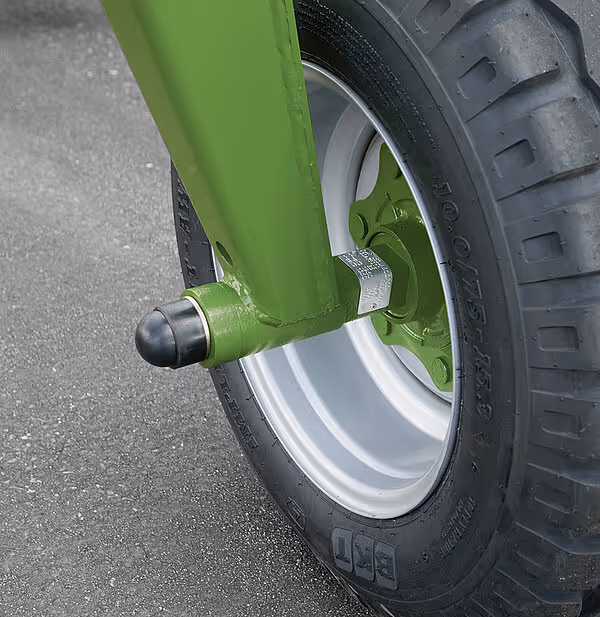

Hvis hjulene er utstyrt med smale
dekk, er det mulig å øke
sporvidden med 6 cm (2,4″). Du trenger bare
å montere et avstandsrør på hjularmene
og flytte hver aksel 3 cm
(1,2″) utover.
Understellene på Swadro TC-riverne er som standard utstyrt med 10.0/75-15.3-dekk, eller – når det gjelder Swadro TC 880, 930 og 1000 – med 11.5/80-15.3/10 PR-dekk (bilde til venstre). Swadro-modeller fra TC 680 og oppover kan utstyres med 15.0/55-17/10 PR-dekk (bilde til høyre) for bruk på mindre bærende underlag eller i skråninger. For begge variantene er transportbredden mindre enn 3,00 m. Spesielle AS-dekk er tilgjengelige for Swadro TC 640.

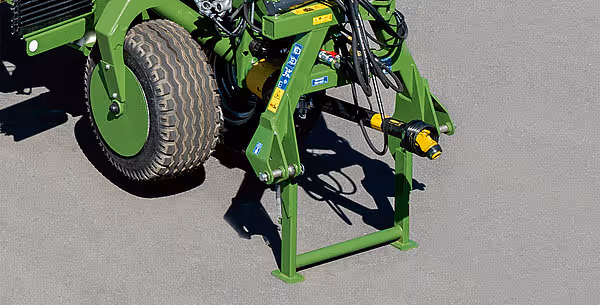

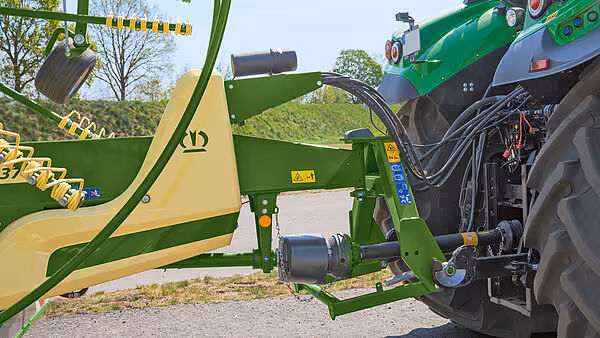

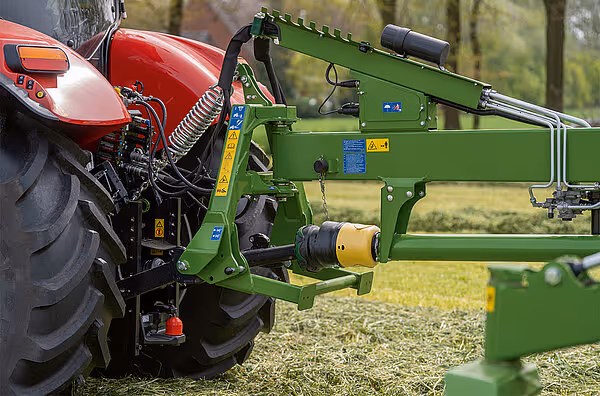

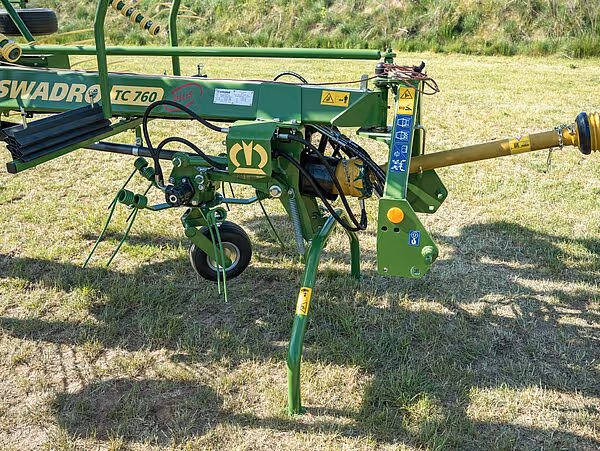

Swadro TC og TC Plus er festet til trepunktsopphenget ved hjelp av et kuleledd og et stangstyrt understell med leddstyring. Denne patenterte kombinasjonen gjør denne KRONE-riven til en spesielt smidig maskin – selv på mindre og vanskelig tilgjengelige områder blir ingen avling liggende igjen, da alle hjørner av åkeren lett kan nås med rotorene uten ekstra manøvrering. På Swadro TC 640 er leddstyring valgfritt.

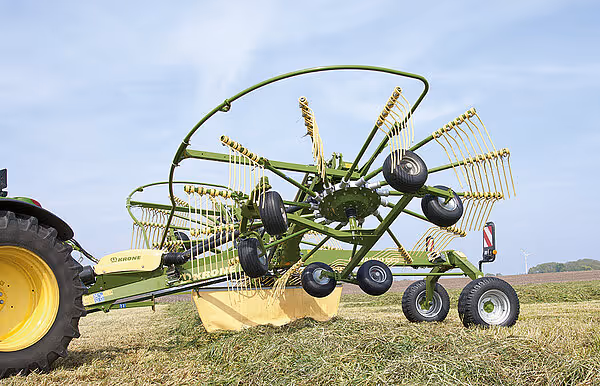

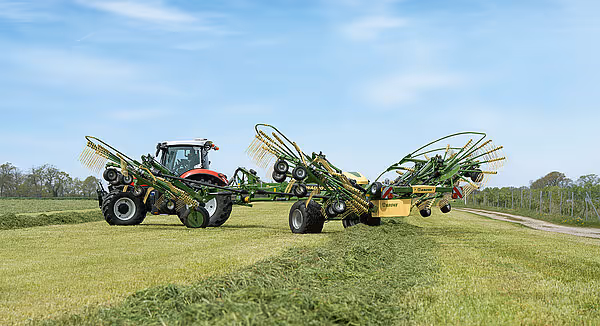

Rammen med høy bakkeklaring og den høye rotorløftet
gjør at maskinen kan kjøre over store strenger uten
å forstyrre dem.
For spesielle bruksområder med tørt og lett
fôr kan Swadro TC 680 og
Swadro TC 760 utstyres i midten
med en seksarmet vifterotor utviklet av
KRONE.
Den er drevet av hydraulisk drift og beveger
og luftet hele avlingen som ligger i midten
av riven mellom rotorene. Dette fremmer
jevn fôrtørking og forbedrer kvaliteten
på høy og bladrikt fôr som lucerne.

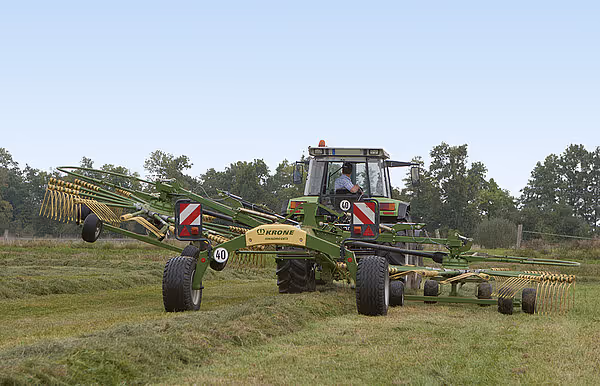

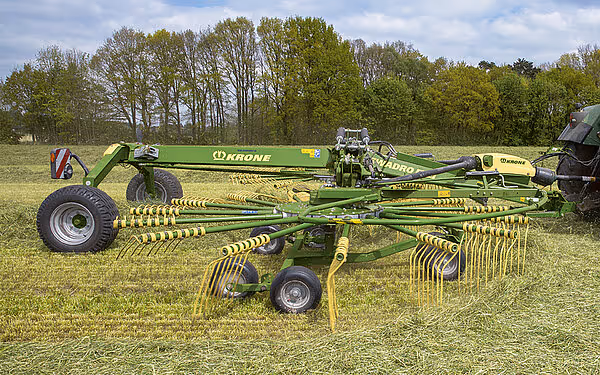

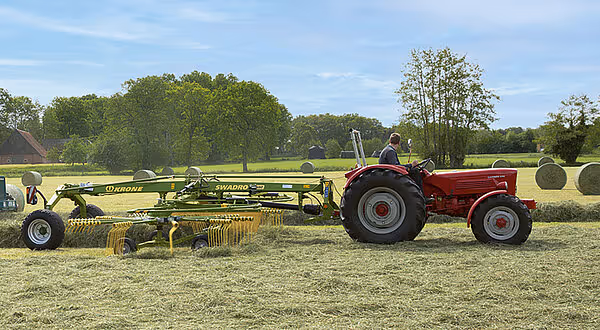

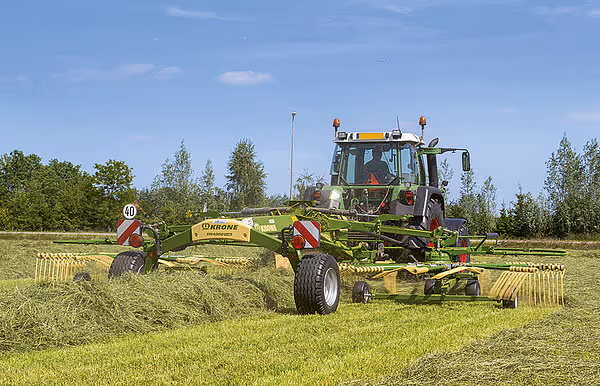

Swadro TC 680 har en fast arbeidsbredde på 6,80 m, noe som
gjør den til den ideelle riven for bruk foran en kompakt rundballepresse
eller lessevogn, og gir skårbredder som passer til en
smalere oppsamler på en mindre høstemaskin for optimal effektivitet
og skjærekvalitet.

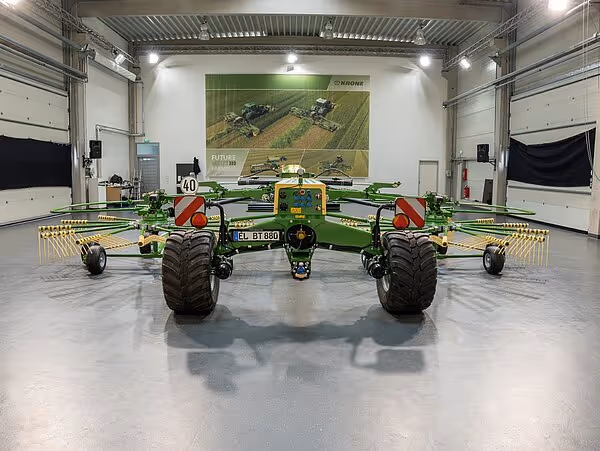

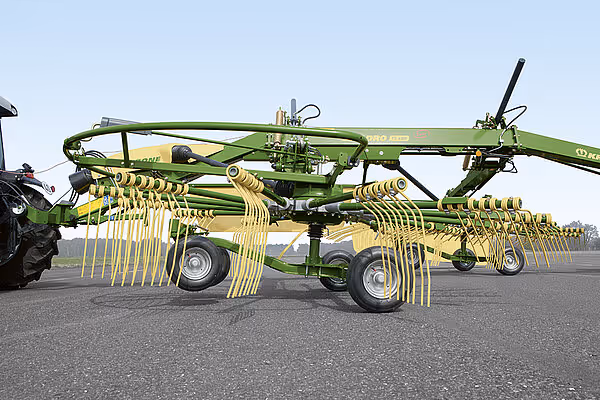

De to største modellene i serien med dobbeltrotor-senteravleggende samlerive har en arbeidsbredde på opptil 10,00 m. Dette innebærer at fôrhøstere samt laste- og fôrtransportvogner også utnyttes optimalt. En spesiell egenskap ved Swadro TC 1000 er fjæravlastningen, inkludert løftemekanisme for hver enkelt rotor, samt sekshjulsunderstellet som standardutstyr. Swadro TC 1000 Plus har et åttehjulsunderstell. Seks- eller åttehjulsunderstellet fører den 4,20 m store rotordiameteren optimalt langs terrengkonturene. Kombinasjonen av denne typen understell og fjæringssystem gir grundig raking og rent fôr selv på de kraftige modellene TC 1000 / TC 1000 Plus.

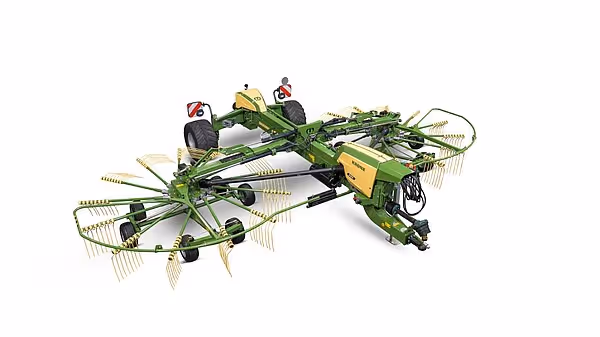

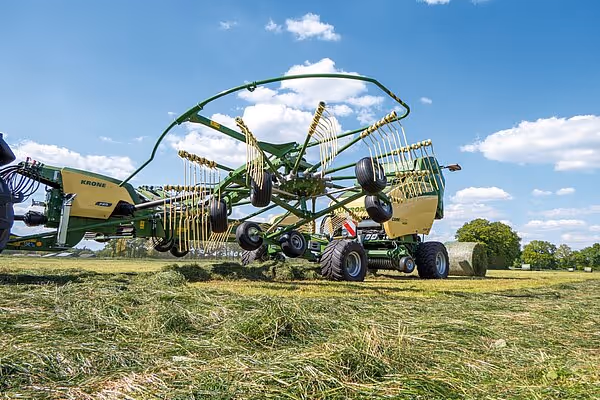

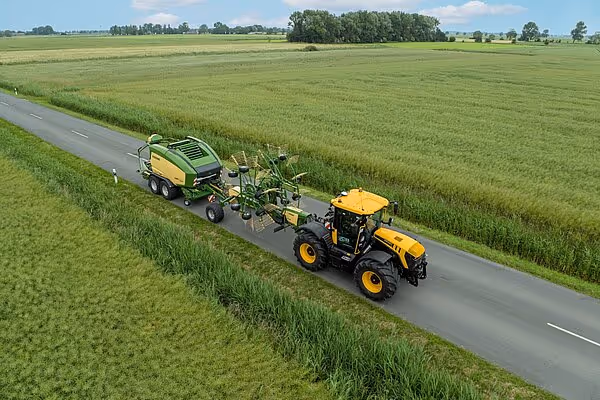

Swadro BaleTrain TC 880 Pro står for avansert teknologi og maksimal pålitelighet – spesielt for bedrifter som legger vekt på prosessoptimalisering, effektivitet og fleksibilitet.
Swadro BaleTrain TC 880 Pro er konstruert slik at hele kombinasjonen av rive, rundballepresse og traktor overholder den lovlig tillatte transportlengden i henhold til den tyske veitrafikkforskriften (StVZO). Takket være den stabile kulehodekoblingen 80 imponerer traktor-/tilhenger-kombinasjonen med sin jevne håndtering – selv ved høyere hastigheter. Samtidig sikrer den kompakte utformingen god manøvrerbarhet, selv på smale adkomstveier, i trafikken eller på vendeteigen.

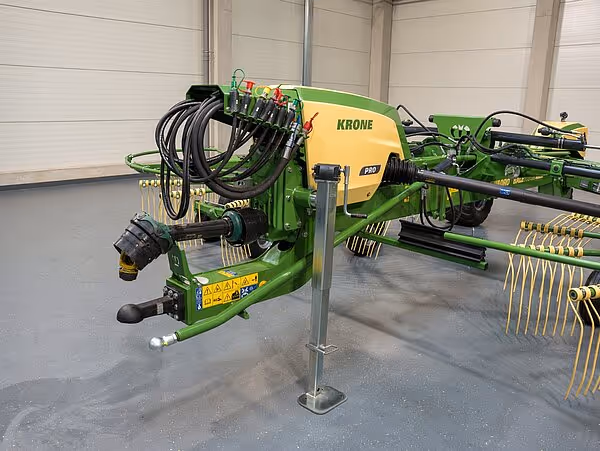

Swadro BaleTrain TC 880 Pro betjenes som standard via ISOBUS og load sensing. Alternativt kan også rundballepresser uten ISOBUS eller load sensing integreres uten problemer: Funksjoner som oppsamler og bakluke kan styres direkte via rive-terminalen. Dette er mulig takket være styreenhetene på riven – for maksimal kompatibilitet og brukerkomfort, selv med eldre eller enklere ballepresser.
Swadro BaleTrain TC 880 Pro er som standard utstyrt med en dobbeltvirkende og en enkeltvirkende styreenhet, som blant annet kan brukes til å aktivere opptaket på den monterte rundballepressen. Som ekstrautstyr kan utstyret utvides med en ekstra dobbeltvirkende styreenhet, for eksempel til en hydraulisk støttejakke, og en ekstra enkeltvirkende styreenhet til styring av bakluken. Dette gir alle nødvendige hydrauliske funksjoner – rundballepressen kan forsynes helt via riven. Enkelt, gjennomtenkt og praktisk.
Alle tilkoblinger til rundballepressen, som ISOBUS-tilkobling, load sensing-system, bremseledninger og styreenheter, føres gjennom riveapparatets hovedramme. Selve rundballepressen festes via en underkobling med et K80-kulehodet. Dette gjør at rundballepressen kan kobles til raskt og enkelt.
Et fordelingsgir på Swadro BaleTrain TC 880 Pro sørger for at både rotorene på riven og den tilkoblede rundballepressen drives mekanisk. Mens rundballepressen går konstant med 540 o/min, roterer rotorene med redusert hastighet. En justeringsanordning på girkassen gjør det mulig å stille inn to forskjellige rotorhastigheter samt en tomgangshastighet for rotorene. Dette gjør det mulig å tilpasse hastigheten optimalt til høstforholdene – eller, om nødvendig, kan rundballepressen brukes alene uten å måtte koble fra traktor/tilhenger-kombinasjonen.
Hvis styrevinkelen til den mekaniske tvangsstyringen ikke er stor nok, kan styringen når som helst overstyres via ISOBUS-terminalen. Til dette formålet er styringen utstyrt med en liten hydraulisk sylinder. Denne brukes også til å aktivere den automatiske styrefunksjonen som er integrert i AutoBale.
KRONE Swadro BaleTrain TC 880 Pro kobles direkte til traktoren ved hjelp av kulekoblingen 80. Dette gir ikke bare enkel håndtering, men sikrer også stabil kjøreegenskaper for hele traktor-tilhenger-kombinasjonen. For å sikre nøyaktig sporing er riven også utstyrt med mekanisk tvangsstyring som er koblet til traktoren via en kulekobling 50. Dette betyr at traktor/tilhenger-kombinasjonen pålitelig følger traktorens kjørebane selv gjennom krappe svinger og smale adkomstveier.

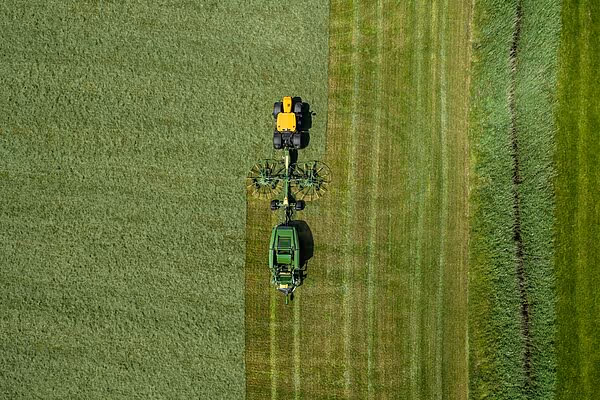

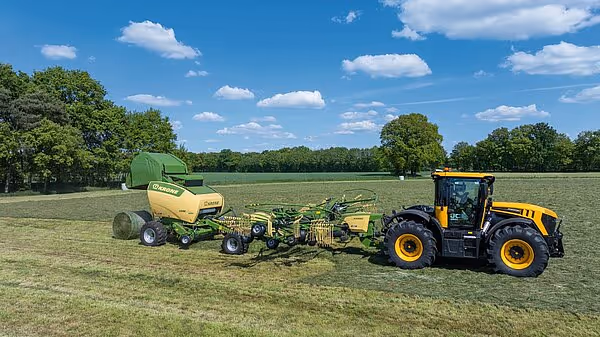

Med KRONE Swadro BaleTrain TC 880 Pro kan to avgjørende trinn i fôrhøstingen utføres i én og samme arbeidsoperasjon: svinging og pressing. Den spesialdesignede rotasjonsriven er konstruert for direkte tilkobling til en KRONE rundballepresse og har alle nødvendige tilkoblinger for drift. Denne kombinasjonen reduserer kjørelengder, sparer tid og muliggjør en gjennomgående effektiv høstingsprosess – spesielt i driftsmiljøer som fokuserer på effektivitet og prosessoptimalisering.

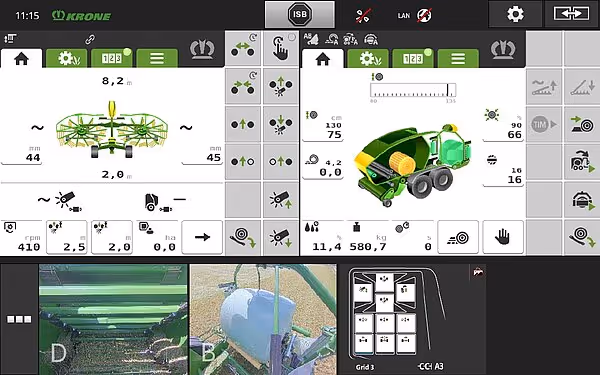

De automatiske funksjonene i KRONE AutoBale letter førerens arbeid betydelig ved betjening av det komplekse maskinoppsettet bestående av traktor, svingbærer og rundballepresse. Med ISOBUS-kompatible KRONE-rundballepresser kan man benytte seg av ulike funksjoner:
1. Automatisk løfting under bindingsprosessen
Når denne funksjonen er aktivert, løfter skjermen rotorene og pressens oppsamler automatisk så snart kombinasjonen står stille og pressen starter bindingsprosessen. Dette forhindrer at rotorene og oppsamleren kommer i kontakt med bakken mens maskinen står stille. Så snart den ferdige ballen har forlatt ballkammeret, senkes rotorene og oppsamleren automatisk igjen, og arbeidet kan fortsette. I kombinasjon med TIM (Tractor Implement Management) stopper vogntoget i tillegg automatisk – noe som avlaster føreren ytterligere.
2. Automatisk styring
Ujevnt forløp kan føre til ujevne svinger. For å fylle ballkammeret jevnt likevel, er det nødvendig å kjøre rundballepressen i en lett forskjøvet bane. KRONE AutoBale automatisk styring behandler styresignalene fra pressen og styrer aktivt svingeren via hydraulikksylinderen i styrearmen. Resultatet: stressfri kjøring og optimalt formede baller – også under skiftende forhold.
3. Automatisk rygging
Spesielt på små eller kronglete områder må man ofte manøvrere. Takket være AutoBale-bakkjøringsautomatikken blir dette ikke bare enklere, men fremfor alt tryggere: Så snart systemet registrerer at bakgiret er lagt inn, løfter rivebilen rotorene og oppsamleren automatisk. På denne måten unngås skader på maskinen og gressdekket – og manøvreringen går raskt og stressfritt.
De automatiske funksjonene i KRONE AutoBale reduserer arbeidsbelastningen for føreren betydelig ved bruk av den komplekse maskinkombinasjonen, bestående av traktor, rive og rundballepresse. ISOBUS-kombatible KRONE-rundballepresser tilbyr en rekke funksjoner:
1. Automatisk løftemekanisme for bindesyklus
Når denne funksjonen er aktivert, løfter riven automatisk rotorene og oppsamleren så snart traktor/tilhenger-kombinasjonen står stille og rundballepressen starter bindesyklusen. Dette forhindrer at rotoren og oppsamleren kommer i kontakt med bakken når maskinen står stille. Så snart den ferdige ballen har forlatt ballekammeret, senkes rotoren og oppsamleren automatisk igjen, og arbeidet kan fortsette. I kombinasjon med TIM (Tractor Implement Management) stopper traktor- og tilhenger-kombinasjonen også automatisk – noe som reduserer førerens arbeidsbelastning ytterligere.
2. Automatisk styresystem
Ujevn avling kan føre til ujevne strenger. For å fylle ballekammeret jevnt, må rundballepressen kjøres med en liten forskyvning. Det automatiske styresystemet KRONE AutoBale behandler styresignalene fra pressen og styrer aktivt riven via den hydrauliske sylinderen i styrestangen. Resultatet: stressfri kjøring og optimalt formede baller – selv under skiftende forhold.
3. Automatisk reverssystem
Manøvrering er ofte nødvendig, spesielt i trange eller svingete områder. Takket være AutoBale-reverssystemet blir dette ikke bare enklere, men også tryggere: så snart systemet registrerer at revers er slått inn, løftes rotorene og oppsamleren på riven automatisk. Dette forhindrer skader på maskinen og gressdekket – og manøvreringen går raskt og uten stress.
KRONE AutoBale gjør arbeidet med Swadro BaleTrain TC 880 Pro betydelig enklere. Systemet hjelper føreren med å betjene den komplekse maskinkombinasjonen, som består av en rive og en rundballepresse, ved å automatisere sentrale prosesser. Samspillet mellom maskinene er alltid nøyaktig koordinert. Den automatiske styringen reduserer arbeidsinnsatsen, sikrer jevne baller, forhindrer driftsstans og øker effektiviteten – spesielt under lange arbeidsøkter og under varierende avlingsforhold.

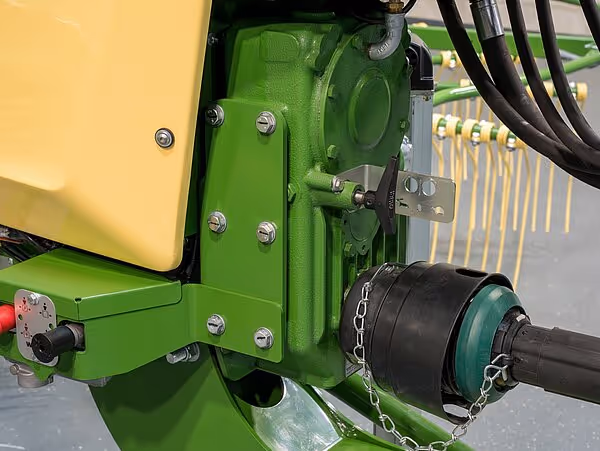

KRONE Easy-Line øker rotorturtallet på de fremre enhetene med omtrent 25 % sammenlignet med de bakre enhetene, slik at de fremre rotorene legger materialet ut i et bredere teppe til de bakre, som raker det sammen til luftige og firkantede strenger. Easy-Line-drivlinjen sikrer at materialet ikke faller tilbake på bakken når det først er plukket opp. Dette forklarer hvorfor selv flerrotorskraperne i KRONE Swadro-serien sikrer skånsom behandling og minimal forurensning, selv når flere rotorer arbeider i rekkefølge.

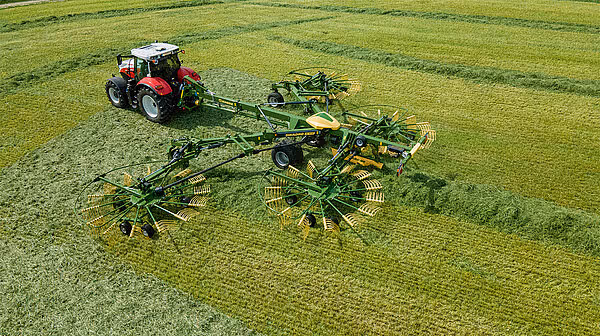

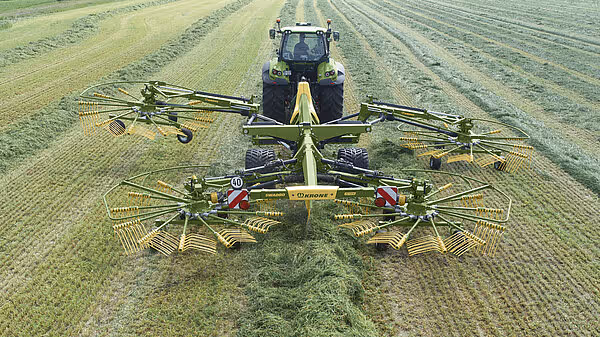

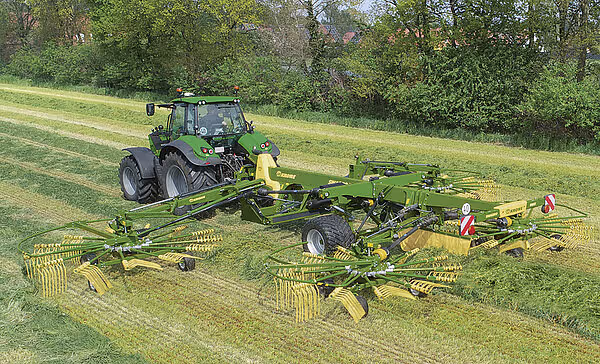

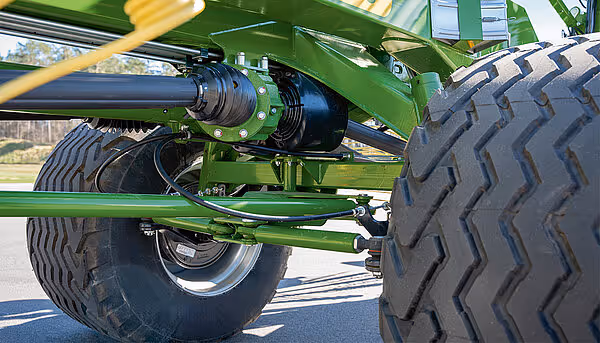

KRONE Swadro-firerotors-riverne har rent mekaniske
drivlinjer, der hver rotor er individuelt beskyttet
mot overbelastning for å gi maksimal beskyttelse mot total
maskinsvikt. Drivkraften overføres effektivt fra den patenterte
støtkassen på de fremre rotorene til de bakre rotorene. Den
rette drivlinjen reduserer ikke bare belastningen på
krysskoblingene, men forbedrer også drivstofføkonomien.

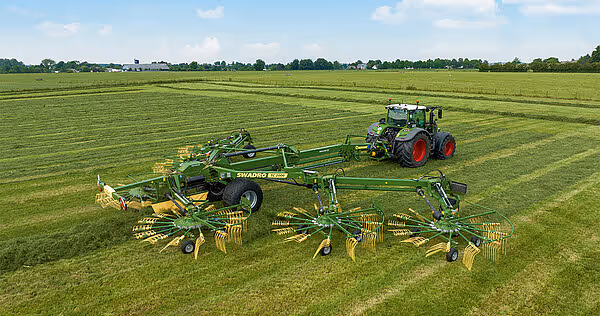

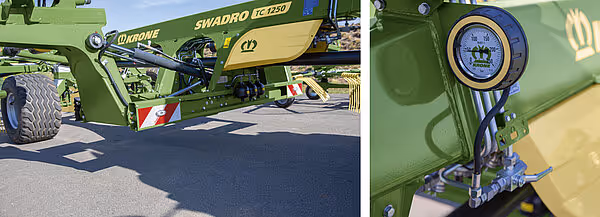

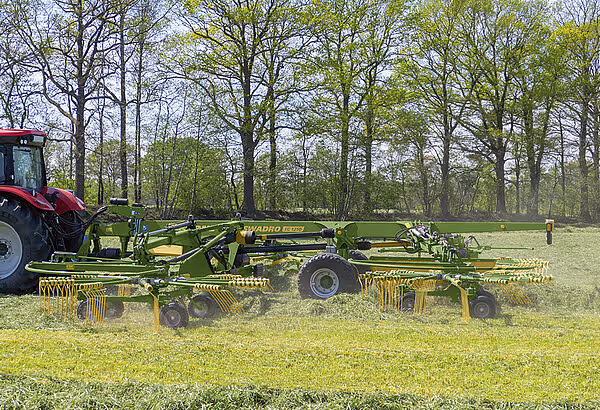

Med den nye Swadro TC 1250 tar KRONE steget inn i storarealteknologien. Kraftige komponenter fra de store profesjonelle maskinene kombinert med den enkle betjeningsfilosofien til dobbeltrotor-skraperne gjør Swadro TC 1250 til den ideelle allroundmaskinen for selvdrivende bønder, maskinforeninger og entreprenører.
Løfteforsinkelsen for de fremre og bakre rotorene på Swadro TC 1250 kan justeres fleksibelt. På standardmodellen gjøres dette via en girskiftbryter på den fremre venstre rotorens utrigger. På Plus-versjonen kan forsinkelsen justeres via terminalen ved å taste inn tiden direkte. Som ekstrautstyr kan Swadro TC 1250 utstyres med en enkelrotor-løftemekanisme for de fremre rotorene for å oppnå et perfekt rive-resultat selv på kileformede utløpere. På Swadro TC 1250 Plus kan alle fire rotorene heves eller senkes individuelt som standard. For å sikre maksimal fleksibilitet i håndteringen kan både Swadro TC 1250 og Swadro TC 1250 Plus utstyres med en parvis løftemekanisme som ekstrautstyr. Med en ekstra enkelvirkende styreenhet kan de fremre og bakre rotorene heves og senkes parvis og uavhengig av hverandre.

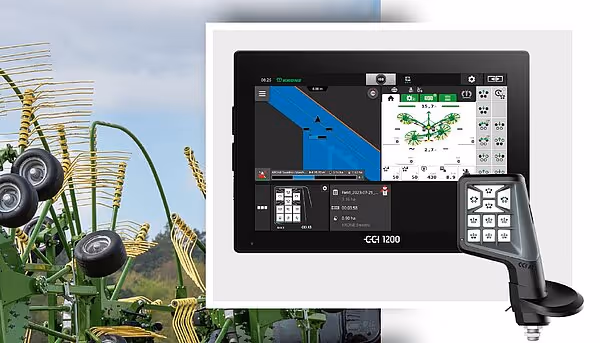

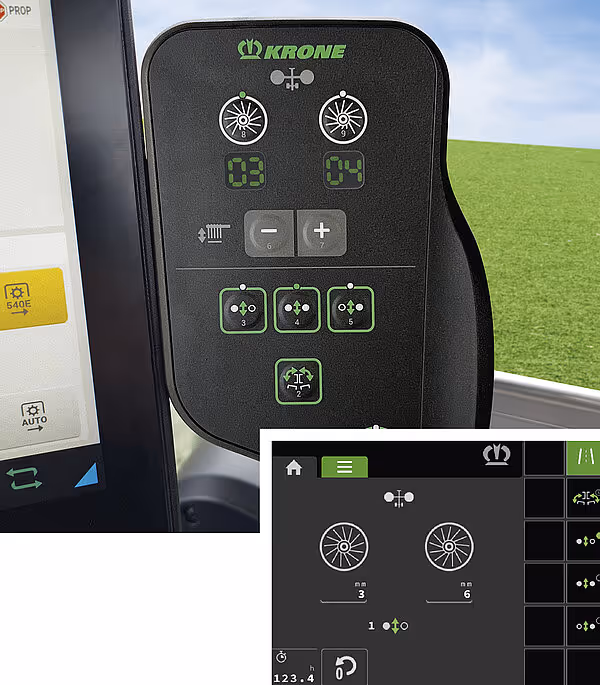

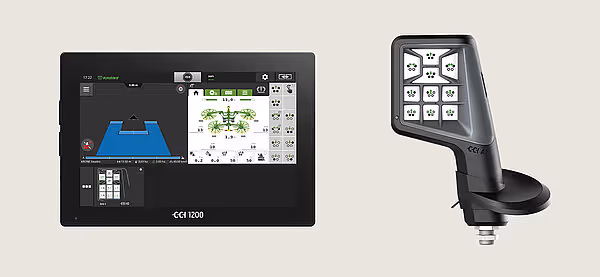

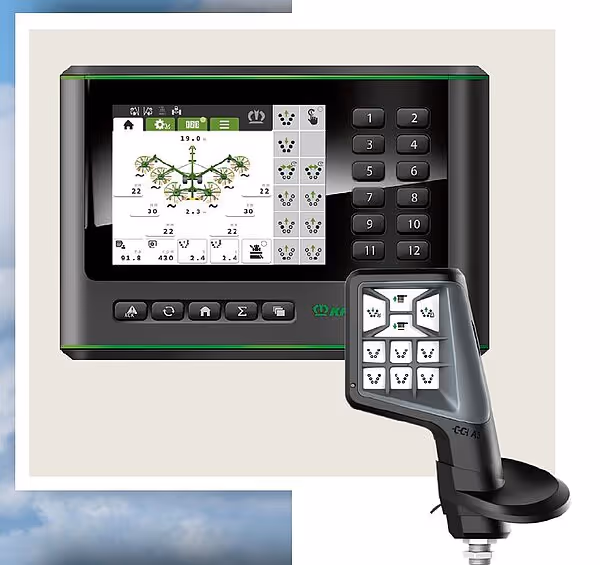

Swadro TC 1250 betjenes som standard via den nye KRONE
PreSelect Digital forhåndsvalgsenheten samt en
enkelvirkende og en dobbeltvirkende styreenhet. Den ønskede funksjonen

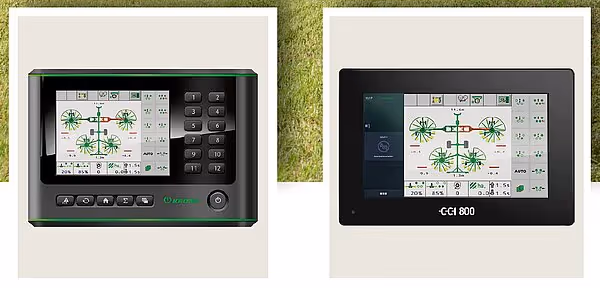

forhåndsvelges via en ISOBUS-kombatibel terminal. For større
brukervennlighet kan funksjonsforvalget programmeres
på traktorens styrespake. Hvis maskiner har rotorhøydejustering,
kan funksjonene valgfritt forhåndsvelges via
KRONE
DS 50-betjeningsboksen. I dette tilfellet kreves det kun en enkel
strømforsyning og ingen ISOBUS-grensesnitt til traktoren.

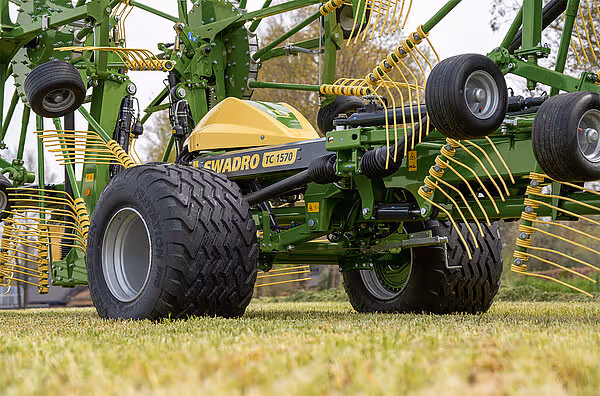

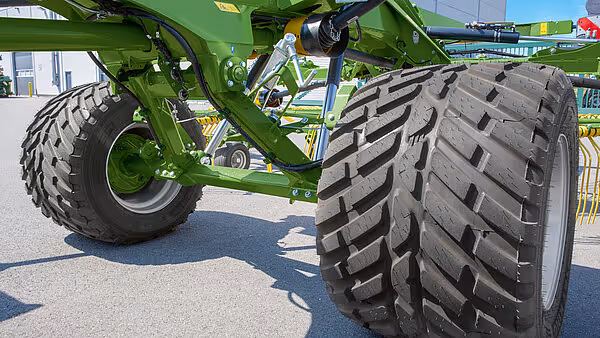

Transporthjulene er som standard utstyrt med 500/50-17-dekk. De bredere 620/40 R 22,5-dekkene er tilgjengelige som ekstrautstyr og reduserer risikoen for jordpakking takket være det større kontaktarealet, spesielt på underlag med lav latekapasitet.
Swadro TC 1250 har et moderne og tiltalende design
med en trapesformet ramme og solide stålrørsarmene som
sikrer høy stabilitet og lang levetid. De skrånende panelene
holder maskinen ren og landveiene også.
Ved hjelp av en håndsveiv festet til rotoren kan arbeidshøyden justeres separat for hver enkelt rotor på Swadro TC 1250 med millimeterpresisjon. Rivehøyden kan enkelt avleses på en skala. TC 1250 Plus er enda mer praktisk med PreSelect Digital-forvalg. Arbeidshøyden kan justeres elektrisk fra traktoren via en terminal. Den innstilte rakehøyden vises for hver rotor på terminalen.
TC 1250 har et trepunktsoppheng med to dreiepunkter i de
trekkstengene, noe som gir jevn og stabil kjøring både på vei og i åkeren.
Takket være den store svingvinkelen muliggjør dreiepunktet
trange vendeteigssvinger og effektiv raking i hjørner – en funksjon
som sparer verdifull tid i trange høstvinduer.
Den kompakt konstruerte riven kan enkelt og sikkert transporteres fra ett åker til det neste uten å måtte klappe ned tindene, takket være en bredde på under 3 m og en høyde på under 4 m.
Arbeidsbredden og også skårbredden justeres hydraulisk som standard for rask tilpasning til
skiftende forhold. Armene kan raskt teleskoperes ut til riktig arbeidsbredde – bredt ved oppsamling av det siste snittet for
videreføring til fôrskjæreren, eller smalt for lessevognen og rundballepressen.
Under arbeid overfører kraftige spiralfjærer vekten fra de bakre rotorene til hovedbjelken og understellet, og avlaster dermed de bakre rotorene. Til sammenligning har de fremre rotorene hydraulisk fjæring som kan stilles trinnløst inn på den innebygde spoolkassen ved å skifte mellom løft og fjæring og omvendt. Dette sikrer rene strenger og best mulig fôrkvalitet ved at man enkelt og praktisk kan tilpasse seg de aktuelle jordforholdene.

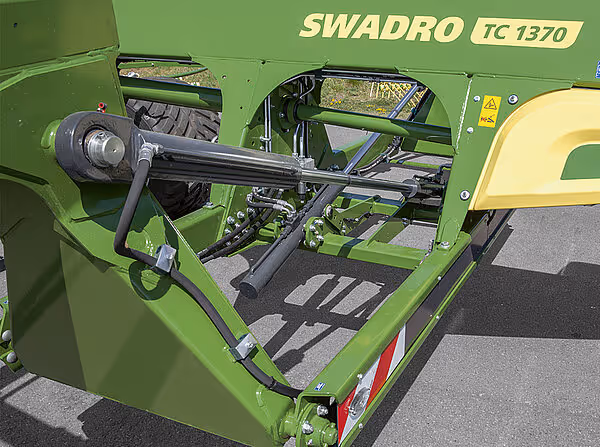

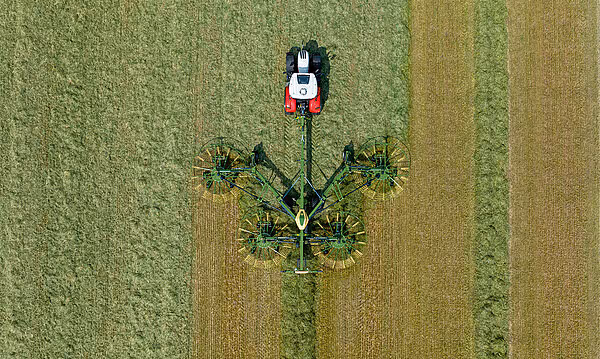

Den firerotorske senterrive med senterlegging, Swadro TC 1370 Pro, har ikke bare et moderne design, men også en rekke tekniske høydepunkter. Blant disse finner man praktiske innstillings- og justeringsmuligheter som i stor grad letter arbeidet og sikrer optimale svingingsresultater med høy arealytelse.
Ved hjelp av delbreddekontrollen «Seksjonskontroll» heves og senkes rotorene automatisk hver for seg, for eksempel for å unngå dobbeltbearbeiding ved slåing av kileformede arealer. Dette avlaster føreren og øker dermed arealproduktiviteten ved å redusere svingetiden på vendeteigen.
Den ISOBUS-kombatible AUX-joysticken CCI A3 gjør det mulig å betjene Swadro TC 1370 Pro på en komfortabel og arbeidsbesparende måte. I kombinasjon med en UT-terminal på traktoren kan den for eksempel brukes direkte på armlenet til førersetet.
Betjeningsstrukturen på Swadro TC 1370 Pro kombinerer oversiktlighet og brukervennlighet. Uansett om man bruker traktorens ISOBUS-terminal, CCI 800, CCI 1200 ISOBUS-terminalene eller KRONE DS 500, kan hele maskinen konfigureres på bare to betjeningsnivåer.
Swadro TC 1370 Pro monteres som standard på traktoren via det pendelopphengte topunktsopphenget. Dette gjør at riven kan tilpasse seg traktorens sidebevegelser samtidig som den forblir svært manøvrerbar. En kulekobling 80 for bunnoppheng er tilgjengelig på forespørsel.
Takket være hovedrammen som kan senkes hydraulisk, oppnår riven en transporthøyde på under 4 m uten at tindearmene må klappes ned eller demonteres.
Du kan stille inn og hente separate løftehøyder for den fremre og den bakre rotoren fra traktorterminalen. I tillegg kan du stille inn løftehøyden og også tidsinnstille rotorløftet for den fremre og bakre rotoren i henhold til de rådende forholdene. Dette betyr at verdifull arbeidstid utnyttes effektivt.
Vognene som kjører på standard transporthjul
har svingbare bogier med svingbare hjul som
er utstyrt med 16×6,50-8-dekk. Vognen kan også
utstyres med de bredere 16×9,50-8-dekkene på bogiene, forutsatt
at dekkene på understellet er
den valgfrie størrelsen 710/35 R 22,5. Begge dekkstørrelsene er
også tilgjengelige for 6-hjuls bogier med bakre tandem
akseler.
620/40 R 22.5 transportdekk er standardutstyr.
Men du kan også velge hydrauliske bremser
og bredere 710/35 R 22.5-dekk for å forbedre ytelsen
i mykt terreng. Begge dekkstørrelsene er
smale nok til å sikre at maskinen, som har en toppfart på 40 km/t,
ikke overskrider den lovfestede transportbredden på 3 meter.
Føreren regulerer arbeidshøyden fra
operatørterminalen, slik at det ikke er nødvendig å stige av traktoren.
Du kan enten justere alle rotorene samtidig
eller hver rotor for seg. Du kan også programmere
to forskjellige høyder i systemet og
hente dem frem senere med et enkelt trykk på en knapp.
Den hydrauliske rotoropphenget
som er integrert i løftesylindrene,
sørger for skånsom kjøring
selv under vanskelige forhold.
Systemet justeres trinnløst og
enkelt fra traktoren,
og separat for den fremre og bakre
rotoren.
Den nye, integrerte Soft-Down-
senkehastighetskontrollen senker rotorene
spesielt skånsomt ned i arbeidet – en
velsignelse for fôrkvaliteten.
Skårbredden justeres uavhengig
av arbeidsbredden ved å variere
avstanden mellom de to
bakre rotorene mellom 1,40 m og
2,60 m. En annen viktig funksjon er at
tindearmene på de bakre rotorene
har fem dobbelttinder som optimaliserer
arbeidet og kvaliteten for
den påfølgende skurtreskeren.

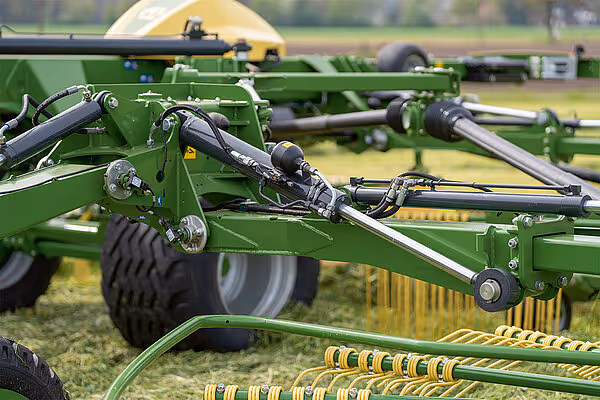

Hydrauliske teleskoparmer justerer
posisjonene til de to fremre
rotorene separat, til venstre og høyre.
På denne måten kan riven variere
arbeidsbredden fra 10,80 m til
13,70 m for å tilpasse seg skiftende
feltforhold. Rotorene går automatisk
tilbake til sine tidligere posisjoner
når de senkes ned i arbeidsstilling.

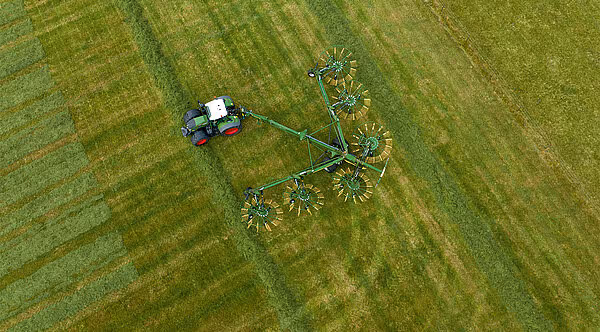

Med sitt v-ramme-konsept oppnår Swadro TC 1570 et ytelsesnivå som tidligere var uoppnåelig i klassen for firerotors-river. Dette sikres ikke bare av den fleksible arbeidsbredden på opptil 15,70 m, men også av de praktiske innstillings- og justeringsmulighetene på maskinen. Disse gir de beste rive-resultatene selv under de vanskeligste forholdene, hvor ikke bare arealytelsen, men også fôrkvaliteten er eksemplarisk.
Ved hjelp av delbreddekontrollen «Seksjonskontroll» heves og senkes rotorene automatisk hver for seg. Takket være den helautomatiske styringen via GPS-posisjon kan man unngå dobbeltbearbeiding eller overskjæring, for eksempel ved legging av kileformede slåområder eller på vendeteig. Dette avlaster føreren og øker dermed arealproduktiviteten takket være kortere vendetider på vendeteig.
Betjeningen av Swadro TC 1570 Pro er preget av oversiktlighet og brukervennlighet. Dette gjelder både bruken av traktorens egen ISOBUS-terminal og spesielt de valgfrie ISOBUS-terminalene DS 500, CCI 800 eller CCI 1200, som gjør det mulig å justere hele maskinen via bare to betjeningsnivåer. På forespørsel kan disse terminalene kombineres med en ISOBUS-kombatibel CCI A3-joystick, som gir en enda mer komfortabel og utmattelsesfri betjening.
Swadro TC 1570 Pro er ikke bare fullt utstyrt når det gjelder arbeidsbredde – transportunderstellet har 710/40 R 22,5-dekk som standard. De valgfrie 800/35 R 22,5-dekkene gir enda større kontaktflate. Sammen med de brede dekkene på rotorunderstellet (valgfritt sekshjulsrotorunderstell) og de ekstra støttehjulene på de to utriggene, dannes en perfekt kombinasjon av kjørestabilitet og jordskånende arbeid.
Takket være den automatiske senkemekanismen Soft-Down senkes rotorene svært skånsomt ved hjelp av automatisk trykkregulering; dette beskytter gressdekket og forbedrer fôrkvaliteten. Den innebygde vibrasjonsdempingen hindrer at maskinen gynger når den kjører over ujevnt underlag eller i strenger på vendeteigen.
I tråd med mottoet «så lavt som mulig, så høyt som nødvendig» kan rotorenes løftehøyde ved vendeteigen justeres etter forholdene på åkeren via operatørterminalen. På samme måte kan forsinkelsen mellom bakre og fremre rotorer justeres fra førerhuset etter førerens behov. Du kan velge mellom en tidsavhengig eller en banebasert forsinkelse. Vendetidene minimeres, og arealproduktiviteten økes.
Swadro TC 1570 Pro er utstyrt med et pendelopphengt trepunktsoppheng (kat. II/III). Dette kompenserer pålitelig for ujevnt underlag og gir maskinen enestående manøvrerbarhet takket være den store styreutslaget. Takket være den hydraulisk senkbare hovedrammen kan maskinen bringes ned til en transporthøyde på under 4 m uten at tindearmene eller beskyttelsene må foldes ned. I arbeidsposisjon sikrer den hevede hovedrammen pålitelig fôrstrøm inne i maskinen, selv med store fôrmengder.
For optimal tilpasning til ulike mark- og fôrforhold kan rivehøyden justeres elektrisk fra førerhuset via operatørterminalen. Det er mulig å justere høyden på hver rotor individuelt eller på alle rotorene samtidig. I tillegg kan to valgbare høyder lagres på terminalen og aktiveres med et enkelt tastetrykk.
Den hydrauliske rotoravlastningen som er integrert i løftesylindrene, gjør det mulig å justere marktrykket separat for de fremre og bakre rotorene når som helst. Dette gjøres enkelt og praktisk på terminalen ved å taste inn en verdi direkte eller ved å velge en av de to minneplassene som kan tilordnes fritt. Når arbeids- eller skårbredden justeres, tilpasses trykket automatisk gjennom aktiv styring, slik at rotorene alltid avlastes jevnt. Dette sikrer et intakt gressdekke og rent fôr under alle forhold!
15 tinderarmer per rotor og 5 tinder per tindearm på hver av de bakre rotorene
sikrer tapfritt fôrinntak selv ved høye kjørehastigheter. Takket være de
hydraulisk justerbare utriggerne på de bakre rotorene kan det
produseres strenger med en bredde på mellom 1,20 m og 2,70 m. Dette betyr
at de etterfølgende høstemaskinene, enten det er en ballepresse, en
laste- og lessevogn eller en høstemaskin, kan utnyttes optimalt.
De to utriggene på V-rammen støttes hver av et forhjul. Dette gjør at maskinen kjører svært stille i åkeren, noe som tidligere var umulig, og spesielt under svingmanøvrer i vendeteigstillingen, selv ved høyere kjørehastigheter. Resultatet: maksimal arealutnyttelse og maksimal effektivitet.
KRONE Swadro TC 1570 Pro setter nye standarder – fordi det velprøvde v-ramme-konseptet fra Swadro TC 2000 Pro nå også finnes i segmentet for firerotors-river. Det unike konseptet gir Swadro TC 1570 Pro en maksimal arbeidsbredde på 15,70 m. For å kunne tilpasse seg ulike høstforhold på en fleksibel måte, kan arbeidsbredden enkelt justeres ved hjelp av de separat bevegelige utriggerne. Dette betyr at du alltid oppnår ønsket svingvolum.
Med Swadro TC 2000 Pro setter KRONE nye standarder når det gjelder arealytelse og rivekvalitet. Med en fleksibel arbeidsbredde på mellom 10,00 m og 19,00 m er det mulig å oppnå arealytelser på opptil 20 ha/t. Den enorme arbeidsbredden reduserer den totale lengden på strengene med opptil 30 % og reduserer dermed også antall kjøringer for den påfølgende høstkjeden per hektar til et minimum. I tillegg øker Swadro TC 2000 Pro utnyttelsesgraden til de påfølgende høstemaskinene med opptil 15 %. Dette betyr at fôrhøsteren eller laste- og fôrtransportvognen alltid utnyttes optimalt, spesielt ved høsting av lavt voksende avlinger.
Det ekstra hydrauliske styresystemet vil bli verdsatt
av de som ønsker å ta krappere svinger for å komme seg gjennom trange passasjer,
og av de som bruker mye motstyring på skrånende
åkrer. En hydraulisk sylinder på styrestaget justerer
svingvinkelen eller kjøringen bak traktoren.
Ackerman-styresystemet på transportunderstellet
kan betjenes på to måter: enten passivt via et
styrestag eller aktivt via en hydraulisk sylinder. Utmerket svingradius,
manøvrering på svært trangt sted og enkel styring
er egenskapene som gjør at dette chassiset skiller seg ut fra
alle andre.
Transportunderstellet er utstyrt med store 800/45 R 26,5-dekk som gir god stabilitet på veien, og er godkjent for kjøring på vei i 40 km/t. I tillegg holdes jordtrykket lavt, noe som bidrar til å beskytte gressdekket på en bærekraftig måte.
Swadro TC 2000 Pro festes på traktorens trekkstenger. Det bevegelige trepunktsopphenget (kat. II/III) kompenserer for ujevnt underlag. Det stabile støttebenet sikrer god stabilitet ved parkering.
Den ekstra sylinderen på styrestaget gjør det lettere å manøvrere gjennom smale åker- og gårdsportene og komme seg forbi vanskelige steder. Dette betyr at selv den smaleste åkerinngangen kan passeres uten å måtte snu.
Den styrbare akselen aktiveres automatisk når
rotorene løftes ut av drift. I dette øyeblikket
styres chassiset via en stang – en detalj som sikrer maksimal
manøvrerbarhet i vendeteigssvinger og reduserer
svingetiden.
Akselen på transportunderstellet kobles ut under
arbeidet. Denne funksjonen sikrer jevne og rette strenger
som gjør at den påfølgende høstmaskinen fungerer optimalt.
Bruken av den automatiske seksjonskontrollen reduserer førerens arbeidsbelastning betraktelig, særlig ved slått på kileformede områder. Systemet registrerer områder som allerede er bearbeidet og løfter rotorene automatisk, slik at det samme området ikke blir bearbeidet to ganger. Dette avlaster føreren på en optimal måte og gjør det mulig for ham å utnytte ytelsespotensialet til Swadro TC 2000 Pro fullt ut, selv på lange arbeidsdager.
Med operatørterminalene CCI 800 og CCI 1200 tilbyr KRONE to ISOBUS-kombatible berøringsskjermterminaler med henholdsvis 8- eller 12-tommers fargeskjerm. I tillegg til hovedskjermen kan opptil to andre skjermer vises vekselvis. Det er for eksempel mulig å veksle mellom joystick-innstillinger, seksjonskontrollfunksjonen eller et kamerabilde mens man arbeider.
Den kompakte DS 500-terminalen har en 5,7-tommers fargeskjerm. Betjeningen skjer enten via de tolv funksjonstastene eller via berøringsskjermen, avhengig av førerens behov. Bruk av de valgfrie ISOBUS-joystickene gjør betjeningen enda mer praktisk. Dette avlaster føreren på best mulig måte, selv på lange arbeidsdager.
Den automatiske sammenleggingsfunksjonen: En hydraulisk sekvensstyring
styrer de enkelte trinnene,
og avlaster dermed
operatøren.
Det er ikke bare mulig å tilpasse arbeidsbredden etter behov, men også å justere skårbredden. Dette gjøres ved å justere de bakre rotorene hydraulisk og stegløst mellom 1,60 m og 2,80 m, noe som forhåndsinnstilles på terminalen. Teknologien bidrar til å danne perfekt firkantede og voluminøse strenger for rundballepresser og lessevogner.
Riven kan justere arbeidsbredden hydraulisk mellom 10,00 m og 19,00 m, slik at den danner strenger som passer til kapasiteten til de påfølgende høstemaskinene. For å oppnå dette forlenges og trekkes de to armene inn på en glidevogn, slik at de to rotorene i paret alltid river opp like mye materiale. Dette gir jevne og ensartede strenger som passer nøyaktig til kapasiteten til den påfølgende høstemaskinen.

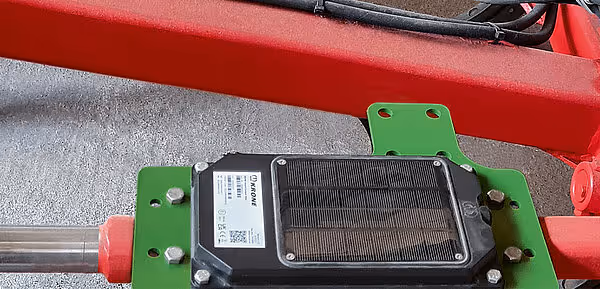

Posisjonssensoren kan registrere arbeidsposisjon (aktiv) og transportposisjon (inaktiv) ved hjelp av SmartConnect Solars innretting. Med en lagret arbeidsbredde kan SmartConnect Solar også brukes som arealteller. Alternativt er det mulig å registrere lasten på transportkjøretøy ved å åpne/lukke bakluken.
Siden KRONE SmartConnect Solar har en egen strømforsyning og kan monteres uavhengig av produsent, er den ideell for bruk på leiemaskiner. På denne måten vet du alltid hvor leiemaskinen din befinner seg. De nøyaktig dokumenterte arbeidstimene og arealprestasjonen muliggjør en oversiktlig og nøyaktig fakturering av leiemaskinene.
Med denne autonome telemetrienheten kan selv enkle maskiner som gressklippere, vendere, raker og annet redskap uten egen elektronikk integreres i et digitalt datahåndteringssystem.
Med KRONE SmartTelematics i my-KRONE.green-portalen kan maskindataene vises og analyseres både i sanntid og i etterkant. I tillegg kan dataene sendes direkte til et gårdsstyringssystem via den universelle datahubben agrirouter.
De ISOBUS-kombatible maskinene, som Swadro TC 1370 Pro, TC 1570 Pro og TC 2000 Pro, kan utstyres med KRONE SmartConnect Box. Maskindataene registreres automatisk når den tilkoblede traktoren startes. På denne måten registreres posisjon, arbeidsytelse og maskindata i sanntid. Ved hjelp av det integrerte SIM-kortet med flere nettverk kobler boksen seg alltid til det mobilnettet som har best signalstyrke. Hvis det ikke er nettverksdekning, lagres dataene midlertidig i SmartConnect. Dette forbedrer dataoverføringen og forhindrer mulig datatap.
| Modell | Swadro TC 1570 | Swadro TC 2000 | Swadro TC 1370 | Swadro TC 1250 | Swadro TC 1000 | Swadro TC 930 | Swadro TC 880 | Swadro TC 760 | Swadro TC 680 |
|---|---|---|---|---|---|---|---|---|---|
Type | seksrotor river | firerotor river | tvillingrotor sideutlevering river | dobbeltrotor senterutleggende river | dobbeltrotor senterutleggende river | dobbeltrotor senterutleggende river | dobbeltrotor senterutleggende river | dobbeltrotor senterutleggende river | dobbeltrotor senterutleggende river |
Traktormontering | trukket | trukket | trukket | trukket | trukket | trukket | trukket | trukket | |
Svadbredde (m) | 1.60 - 2.80 | 1.40 - 2.60 | 1.30 - 2.50 | 1.30 - 2.50 | 1.30 - 2.50 | 1.00 - 1.80 | 1.00 | 1.00 - 1.70 | |
Arbeidsbredde (m) | 10.00 - 19.00 | 10.80 - 13.70 | 6.20 | 8.90 - 10.00 | 8.10 - 9.30 | 7.60 - 8.80 | 6.80 - 7.60 | 6.80 | 5.70 - 6.40 |
Rotordiameter (m) | 3.30 | 3.60 | 2.96 | 4.20 | 3.80 | 3.60 | 3.30 | 3.30 | 2.70 |
Antall tindearmer per rotor | 4 x 13 / 2 x 15 | 4 x 13 | 10 / 13 | 2 x 15 | 2 x 15 | 2 x 13 | 2 x 13 | 2 x 10 | 2 x 10 |
Effektbehov kW/hk | 96 / 130 | 59 / 80 | 51 / 70 | 51 / 70 | 40 / 55 | 37 / 50 | 37 / 50 | 22 / 35 | |
Traktortilkobling | trukket | ||||||||
Arbeidsbredde (dobbel sveip) (m) | 2 x 3,46 (6,92 m) | ||||||||
Sveipbredde (m) | 1.10 - 1.60 | ||||||||
Effektbehov kW/hp | 37 / 50 |
Send oss en melding, slik at vi kan sette deg i kontakt med våre spesialister.
Send oss en melding, slik at vi kan sette deg i kontakt med våre spesialister.
Send oss en melding, slik at vi kan sette deg i kontakt med våre spesialister.
Send oss en melding, slik at vi kan sette deg i kontakt med en produktspesialist.
